Koniska spiralskurna kugghjul utväxling 1:4
Kugghjul och kuggstänger
Koniska spiralskurna kugghjul utväxling 1:4. Passar till modul 2, 2.5 och 3.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

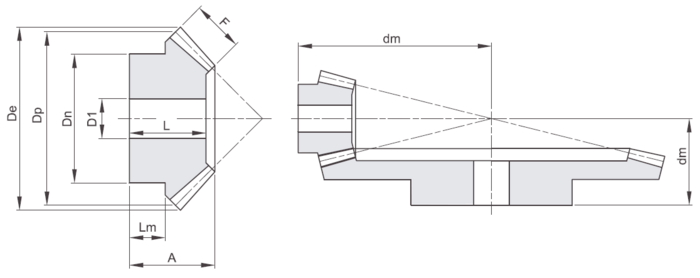

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2Z16.S | 12 | 0,09 | 2 | 16 | 36,7 | 32 | 24 | 15 | 25 | 73 | 23 | 8,2 |
| M2Z64.S | 20 | 1,3 | 2 | 64 | 128,5 | 128 | 27,3 | 15 | 70 | 39 | 23 | 14 |
| M2.5Z16.S | 15 | 0,2 | 2,5 | 16 | 45,9 | 40 | 31 | 18 | 34 | 93 | 29 | 12,2 |
| M2.5Z64.S | 20 | 2,59 | 2,5 | 64 | 160,6 | 160 | 34,2 | 18 | 80 | 49 | 29 | 16 |
| M3Z16.S | 15 | 0,31 | 3 | 16 | 55,1 | 48 | 32,1 | 20 | 40 | 108 | 30 | 11 |
| M3Z64.S | 20 | 3,94 | 3 | 64 | 192,7 | 192 | 40,9 | 20 | 90 | 59 | 35 | 22 |
