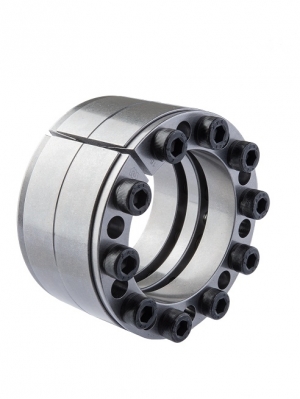

Spännelement typ 1008
Övrig transmission
Egenskaper:
• Självcentrerande.
• Klarar höga moment.
• Ingen axiell rörelse vid montage.
• Självlåsande.
• Lätt att montera/demontera utan specialverktyg
• Koncentricitet/vinkelavvikelse max 0.025-0.045 mm Tillsammans med 4061 utgör dessa element det kraftigaste MAV har att erbjuda. Den överförda kraften i förhållande till diameter är bland de största som går att erhålla med noggrann koncentricitet. 1008 används där kraven på kraft/diameter förhållandet är något lägre än för 4061.
Användningsområden:
Elementen används vid stora masströghetsmoment. kraftiga vibrationer. snabba accelerationer. när kraven på koncentricitet är höga och vid stora radialkrafter vid axeländen. Det höga yttrycket mot både nav och axel gör att man minskar risken för passningsrost.
Applikationer:
Fastsättning av svänghjul på mekaniska pressar. turbinrotorer och valsar i valsverk.

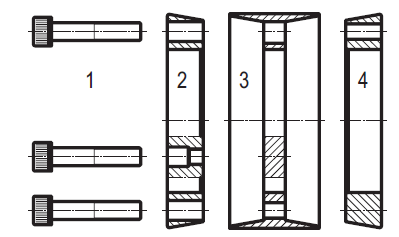

Består av:
1 Sats av insexskruvar. kv. 12.9.
2 Främre inre tryckring.
3 Yttre ring.
4 Bakre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
1008-70-110
1008-70-110
1008-75-115
1008-75-115
1008-80-120
1008-80-120
1008-85-125
1008-85-125
1008-90-130
1008-90-130
1008-95-135
1008-95-135
1008-100-145
1008-100-145
1008-110-155
1008-110-155
1008-120-165
1008-120-165
1008-130-180
1008-130-180
1008-140-190
1008-140-190
1008-150-200
1008-150-200
1008-160-210
1008-160-210
1008-170-225
1008-170-225
1008-180-235
1008-180-235
1008-190-250
1008-190-250
1008-200-260
1008-200-260
1008-220-285
1008-220-285
1008-240-305
1008-240-305
1008-260-325
1008-260-325
1008-280-355
1008-280-355
1008-300-375
1008-300-375
1008-320-405
1008-320-405
1008-340-425
1008-340-425
1008-360-455
1008-360-455
1008-380-475
1008-380-475
1008-400-495
1008-400-495
1008-420-515
1008-420-515
1008-440-535
1008-440-535
1008-460-555
1008-460-555
1008-480-575
1008-480-575
1008-500-595
1008-500-595
1008-520-615
1008-520-615
1008-540-635
1008-540-635
1008-560-655
1008-560-655
1008-580-675
1008-580-675
1008-600-695
1008-600-695

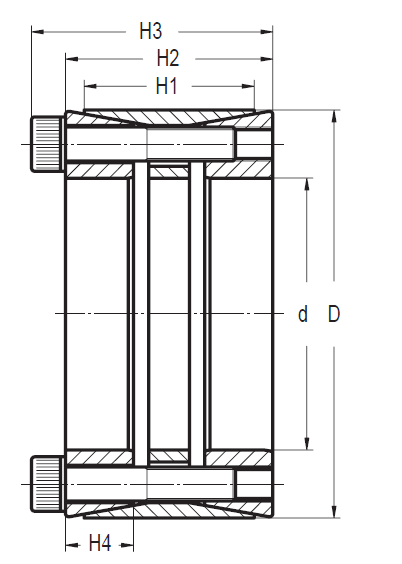

Artikelnummer | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|
1008-70-110 | 50 | 62 | 72 | 20 | M 10 | 83 | 7280 | 208 | 197 | 125 |
1008-75-115 | 50 | 62 | 72 | 20 | M 10 | 83 | 7800 | 208 | 184 | 120 |
1008-80-120 | 50 | 62 | 72 | 20 | M 10 | 83 | 10400 | 260 | 216 | 144 |
1008-85-125 | 50 | 62 | 72 | 20 | M 10 | 83 | 11100 | 260 | 203 | 138 |
1008-90-130 | 50 | 62 | 72 | 20 | M 10 | 83 | 12900 | 286 | 211 | 146 |
1008-95-135 | 50 | 62 | 72 | 20 | M 10 | 83 | 13600 | 286 | 200 | 141 |
1008-100-145 | 60 | 72 | 84 | 24 | M 12 | 145 | 19400 | 388 | 215 | 148 |
1008-110-155 | 60 | 72 | 84 | 24 | M 12 | 145 | 21400 | 388 | 195 | 138 |
1008-120-165 | 60 | 72 | 84 | 24 | M 12 | 145 | 25600 | 427 | 197 | 143 |
1008-130-180 | 65 | 82 | 94 | 27 | M 12 | 145 | 35300 | 544 | 205 | 148 |
1008-140-190 | 65 | 82 | 94 | 27 | M 12 | 145 | 40800 | 582 | 204 | 151 |
1008-150-200 | 65 | 82 | 94 | 27 | M 12 | 145 | 43700 | 582 | 191 | 143 |
1008-160-210 | 65 | 82 | 94 | 27 | M 12 | 145 | 49700 | 621 | 191 | 145 |
1008-170-225 | 78 | 93 | 107 | 32 | M 14 | 230 | 67500 | 795 | 194 | 146 |
1008-180-235 | 78 | 93 | 107 | 32 | M 14 | 230 | 71500 | 795 | 183 | 140 |
1008-190-250 | 88 | 105 | 119 | 38 | M 14 | 230 | 80500 | 848 | 156 | 118 |
1008-200-260 | 88 | 105 | 119 | 38 | M 14 | 230 | 95300 | 950 | 166 | 128 |
1008-220-285 | 96 | 111 | 127 | 41 | M 16 | 355 | 119000 | 1080 | 159 | 123 |
1008-240-305 | 96 | 111 | 127 | 41 | M 16 | 355 | 173000 | 1440 | 194 | 153 |
1008-260-325 | 96 | 111 | 127 | 41 | M 16 | 355 | 196800 | 1510 | 188 | 151 |
1008-280-355 | 96 | 111 | 131 | 38 | M 20 | 690 | 237300 | 1690 | 211 | 167 |
1008-300-375 | 96 | 111 | 131 | 38 | M 20 | 690 | 254200 | 1690 | 197 | 158 |
1008-320-405 | 124 | 136 | 156 | 48 | M 20 | 690 | 361500 | 2260 | 195 | 154 |
1008-340-425 | 124 | 136 | 156 | 48 | M 20 | 690 | 384100 | 2260 | 184 | 147 |
1008-360-455 | 140 | 160 | 182 | 60 | M 22 | 930 | 498700 | 2770 | 170 | 135 |
1008-380-475 | 140 | 160 | 182 | 60 | M 22 | 930 | 526400 | 2770 | 161 | 129 |
1008-400-495 | 140 | 160 | 182 | 60 | M 22 | 930 | 609500 | 3050 | 168 | 136 |
1008-420-515 | 140 | 160 | 182 | 60 | M 22 | 930 | 698200 | 3320 | 175 | 143 |
1008-440-535 | 140 | 160 | 182 | 60 | M 22 | 930 | 731400 | 3320 | 167 | 137 |
1008-460-555 | 140 | 160 | 182 | 60 | M 22 | 930 | 764700 | 3320 | 160 | 132 |
1008-480-575 | 140 | 160 | 182 | 60 | M 22 | 930 | 831200 | 3460 | 159 | 133 |
1008-500-595 | 140 | 160 | 182 | 60 | M 22 | 930 | 866000 | 3460 | 153 | 129 |
1008-520-615 | 140 | 160 | 182 | 60 | M 22 | 930 | 8000 | 3880 | 165 | 139 |
1008-540-635 | 140 | 160 | 182 | 60 | M 22 | 930 | 47000 | 3880 | 159 | 135 |
1008-560-655 | 140 | 160 | 182 | 60 | M 22 | 930 | 164000 | 4160 | 164 | 140 |
1008-580-675 | 140 | 160 | 182 | 60 | M 22 | 930 | 205000 | 4160 | 158 | 136 |
1008-600-695 | 140 | 160 | 182 | 60 | M 22 | 930 | 247000 | 4160 | 153 | 132 |
