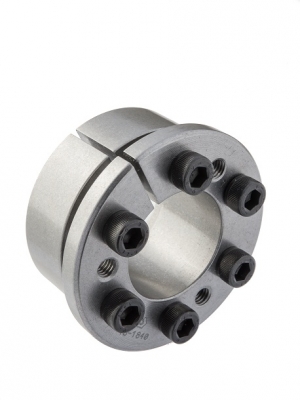

Spännelement typ 1061
Spännelement
Egenskaper:
• Självcentrerande.
• Klarar medel till höga moment.
• Ingen axiell rörelse vid montage.
• Självlåsande.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.015 - 0.03 mm. Denna serie har utvecklats för att tillgodose kraven på stor radiell och axiell noggrannhet vid medelhöga till höga moment.
Användningsområden:
Är speciellt lämpad för höga varvtal där kast och vibrationer kan förorsaka skador. Det höga yttrycket mot både nav och axel gör att man minskar risken för passningsrost. Den främre ringen har en något större diameter för att monteras mot navet för att på så sätt undvika axiella glidningar vid montage.
Applikationer:
Turbindrifter och stora fl äktdrifter m.m.

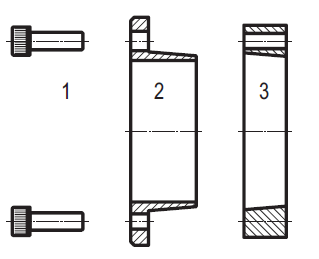

Består av:
1 Sats av insexskruvar. kv. 12.9.
2 Inre tryckring.
3 Yttre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
1061-14-28
1061-14-28
1061-15-28
1061-15-28
1061-16-32
1061-16-32
1061-18-47
1061-18-47
1061-19-47
1061-19-47
1061-20-47
1061-20-47
1061-22-47
1061-22-47
1061-24-50
1061-24-50
1061-25-50
1061-25-50
1061-28-55
1061-28-55
1061-30-55
1061-30-55
1061-32-60
1061-32-60
1061-35-60
1061-35-60
1061-38-65
1061-38-65
1061-40-65
1061-40-65
1061-42-75
1061-42-75
1061-45-75
1061-45-75
1061-48-80
1061-48-80
1061-50-80
1061-50-80
1061-55-85
1061-55-85
1061-60-90
1061-60-90
1061-65-95
1061-65-95
1061-70-110
1061-70-110
1061-75-115
1061-75-115
1061-80-120
1061-80-120
1061-85-125
1061-85-125
1061-90-130
1061-90-130
1061-95-135
1061-95-135
1061-100-145
1061-100-145
1061-110-155
1061-110-155
1061-120-165
1061-120-165
1061-130-180
1061-130-180
1061-140-190
1061-140-190
1061-150-200
1061-150-200
1061-160-210
1061-160-210
1061-170-225
1061-170-225
1061-180-235
1061-180-235
1061-190-250
1061-190-250
1061-200-260
1061-200-260
1061-220-285
1061-220-285
1061-240-305
1061-240-305
1061-260-325
1061-260-325
1061-280-355
1061-280-355
1061-300-375
1061-300-375
1061-320-405
1061-320-405
1061-340-425
1061-340-425
1061-360-455
1061-360-455
1061-380-475
1061-380-475
1061-400-495
1061-400-495

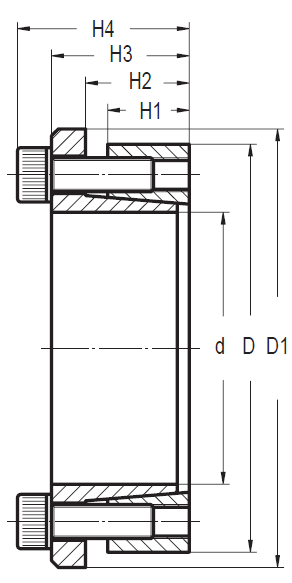

Artikelnummer | D1 mm | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|---|
1061-14-28 | 32 | 14 | 17 | 21 | 25 | M 4 | 5 | 68 | 10 | 132 | 66 |
1061-15-28 | 32 | 14 | 17 | 21 | 25 | M 4 | 5 | 73 | 10 | 123 | 66 |
1061-16-32 | 37 | 14 | 18 | 22 | 26 | M 4 | 5 | 78 | 10 | 115 | 58 |
1061-18-47 | 54 | 17 | 23 | 29 | 35 | M 6 | 17 | 250 | 28 | 241 | 92 |
1061-19-47 | 54 | 17 | 23 | 29 | 35 | M 6 | 17 | 260 | 28 | 229 | 92 |
1061-20-47 | 54 | 17 | 23 | 29 | 35 | M 6 | 17 | 280 | 28 | 217 | 92 |
1061-22-47 | 54 | 17 | 23 | 29 | 35 | M 6 | 17 | 310 | 28 | 197 | 92 |
1061-24-50 | 57 | 17 | 23 | 29 | 35 | M 6 | 17 | 400 | 33 | 217 | 104 |
1061-25-50 | 57 | 17 | 23 | 29 | 35 | M 6 | 17 | 420 | 33 | 209 | 104 |
1061-28-55 | 64 | 17 | 23 | 29 | 35 | M 6 | 17 | 470 | 33 | 186 | 95 |
1061-30-55 | 64 | 17 | 23 | 29 | 35 | M 6 | 17 | 500 | 33 | 174 | 95 |
1061-32-60 | 69 | 17 | 23 | 29 | 35 | M 6 | 17 | 710 | 45 | 217 | 116 |
1061-35-60 | 69 | 17 | 23 | 29 | 35 | M 6 | 17 | 780 | 45 | 199 | 116 |
1061-38-65 | 74 | 17 | 23 | 29 | 35 | M 6 | 17 | 850 | 45 | 183 | 107 |
1061-40-65 | 74 | 17 | 23 | 29 | 35 | M 6 | 17 | 890 | 45 | 174 | 107 |
1061-42-75 | 84 | 20 | 27 | 35 | 43 | M 8 | 41 | 1510 | 72 | 227 | 127 |
1061-45-75 | 84 | 20 | 27 | 35 | 43 | M 8 | 41 | 1620 | 72 | 212 | 127 |
1061-48-80 | 89 | 20 | 27 | 35 | 43 | M 8 | 41 | 1730 | 72 | 199 | 119 |
1061-50-80 | 89 | 20 | 27 | 35 | 43 | M 8 | 41 | 1800 | 72 | 191 | 119 |
1061-55-85 | 94 | 20 | 27 | 35 | 43 | M 8 | 41 | 2260 | 82 | 198 | 128 |
1061-60-90 | 99 | 20 | 27 | 35 | 43 | M 8 | 41 | 2470 | 82 | 182 | 121 |
1061-65-95 | 102 | 20 | 27 | 35 | 43 | M 8 | 41 | 3010 | 93 | 189 | 129 |
1061-70-110 | 119 | 24 | 31 | 41 | 51 | M 10 | 83 | 4730 | 135 | 213 | 136 |
1061-75-115 | 124 | 24 | 31 | 41 | 51 | M 10 | 83 | 5070 | 135 | 199 | 130 |
1061-80-120 | 129 | 24 | 31 | 41 | 51 | M 10 | 83 | 5410 | 135 | 187 | 124 |
1061-85-125 | 134 | 24 | 31 | 41 | 51 | M 10 | 83 | 6460 | 152 | 198 | 134 |
1061-90-130 | 139 | 24 | 31 | 41 | 51 | M 10 | 83 | 6840 | 152 | 187 | 129 |
1061-95-135 | 144 | 24 | 31 | 41 | 51 | M 10 | 83 | 8020 | 169 | 197 | 138 |
1061-100-145 | 154 | 26 | 33 | 45 | 57 | M 12 | 145 | 10100 | 202 | 206 | 142 |
1061-110-155 | 164 | 26 | 33 | 45 | 57 | M 12 | 145 | 11100 | 202 | 187 | 133 |
1061-120-165 | 174 | 26 | 33 | 45 | 57 | M 12 | 145 | 13600 | 227 | 193 | 140 |
1061-130-180 | 189 | 34 | 41 | 55 | 69 | M 14 | 230 | 19800 | 305 | 183 | 132 |
1061-140-190 | 199 | 34 | 41 | 55 | 69 | M 14 | 230 | 21400 | 305 | 170 | 125 |
1061-150-200 | 209 | 34 | 41 | 55 | 69 | M 14 | 230 | 25400 | 339 | 176 | 132 |
1061-160-210 | 219 | 34 | 41 | 55 | 69 | M 14 | 230 | 29900 | 373 | 182 | 139 |
1061-170-225 | 234 | 44 | 51 | 65 | 79 | M 14 | 230 | 34600 | 407 | 144 | 109 |
1061-180-235 | 244 | 44 | 51 | 65 | 79 | M 14 | 230 | 36600 | 407 | 136 | 104 |
1061-190-250 | 259 | 44 | 51 | 65 | 79 | M 14 | 230 | 48300 | 509 | 161 | 123 |
1061-200-260 | 269 | 44 | 51 | 65 | 79 | M 14 | 230 | 50900 | 509 | 153 | 118 |
1061-220-285 | 294 | 50 | 57 | 73 | 89 | M 16 | 355 | 61300 | 558 | 134 | 104 |
1061-240-305 | 314 | 50 | 57 | 73 | 89 | M 16 | 355 | 83600 | 697 | 154 | 121 |
1061-260-325 | 334 | 50 | 57 | 73 | 89 | M 16 | 355 | 108700 | 836 | 171 | 137 |
1061-280-355 | 364 | 60 | 67 | 85 | 103 | M 18 | 485 | 125600 | 897 | 142 | 112 |
1061-300-375 | 384 | 60 | 67 | 85 | 103 | M 18 | 485 | 151400 | 1009 | 149 | 119 |
1061-320-405 | 414 | 74 | 82 | 102 | 122 | M 20 | 690 | 209200 | 1308 | 146 | 116 |
1061-340-425 | 434 | 74 | 82 | 102 | 122 | M 20 | 690 | 259400 | 1526 | 161 | 129 |
1061-360-455 | 464 | 86 | 94 | 116 | 138 | M 22 | 930 | 291600 | 1620 | 139 | 110 |
1061-380-475 | 484 | 86 | 94 | 116 | 138 | M 22 | 930 | 359000 | 1890 | 153 | 123 |
1061-400-495 | 504 | 86 | 94 | 116 | 138 | M 22 | 930 | 377900 | 1890 | 146 | 118 |
