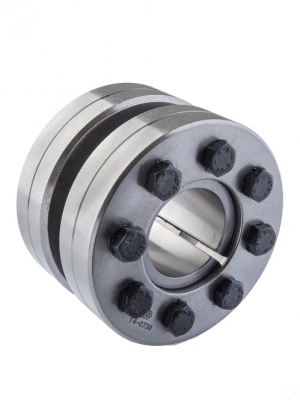

Spännelement typ 1204
Spännelement
Egenskaper:
• Ingen axiell rörelse vid montage.
• Praktisk vid förbindning av axel/axel montage.
• Lätt att montera/demontera utan specialverktyg.
• Kan förbinda olika axeldiametrar.
• God koncentricitet.Detta är en stum axelkoppling som är en efterföljare till den tidigare axelkopplingen 1004.
Fördelen med denna koppling är att den jämfört med 1004 är mer kompakt och därför fungerar bättre till mindre axeldiametrar och högre laster. För samma axeldimensioner jämfört med 1004 överför den från 70% upp till 400% mer moment. Skruvarna har sexkants skalle vilket gör det lättare att komma åt i trånga utrymmen. Kan sammanbinda axlar av olika diametrar med hjälp av antingen en speciellt tillverkad innerhylsa eller med en separat bussning.
Användningsområden:
Speciella applikationer där man behöver en kompakt stum koppling med mycket högt moment. Det är dock mycket viktigt axlarna är i linje och inte har någon vinkelavvikelse.
Applikationer:
Stumma axel till axel montage.
Till mindre transportörer inom träindustrin mm.

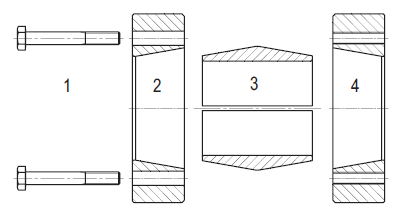

Består av:
1 Sats sexkanskruv.
2 Främre yttre tryckring.
3 Inre mittenhylsa.
4 Bakre yttre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
1204-22-60
1204-22-60
1204-24-60
1204-24-60
1204-25-66
1204-25-66
1204-28-66
1204-28-66
1204-29-66
1204-29-66
1204-30-76
1204-30-76
1204-32-76
1204-32-76
1204-35-76
1204-35-76
1204-36-96
1204-36-96
1204-40-96
1204-40-96
1204-44-96
1204-44-96
1204-50-112
1204-50-112
1204-51-112
1204-51-112
1204-54-112
1204-54-112
1204-55-120
1204-55-120
1204-60-120
1204-60-120
1204-63-120
1204-63-120
1204-65-148
1204-65-148
1204-68-148
1204-68-148
1204-70-148
1204-70-148
1204-73-148
1204-73-148
1204-74-170
1204-74-170
1204-76-170
1204-76-170
1204-80-170
1204-80-170
1204-85-170
1204-85-170
1204-86-185
1204-86-185
1204-90-185
1204-90-185
1204-92-185
1204-92-185
1204-96-185
1204-96-185
1204-100-197
1204-100-197
1204-106-197
1204-106-197
1204-108-197
1204-108-197
1204-110-197
1204-110-197
1204-120-230
1204-120-230
1204-130-230
1204-130-230

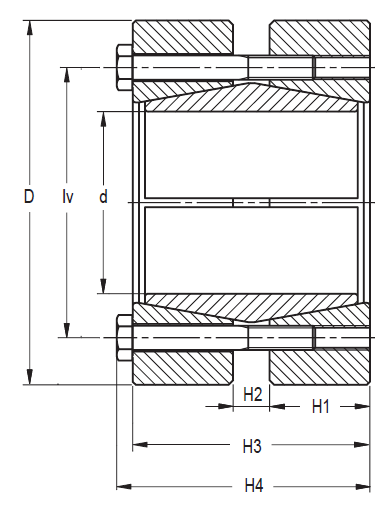

Artikelnummer | H1 mm | H2 mm | H3 mm | H4 mm | Iv mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|
1204-22-60 | 16 | 8 | 40 | 44 | 41 | M 6 | 12 | 400 | 36 | 273 |
1204-24-60 | 16 | 8 | 40 | 44 | 41 | M 6 | 12 | 440 | 36 | 250 |
1204-25-66 | 18 | 8 | 44 | 48 | 48 | M 6 | 12 | 630 | 51 | 299 |
1204-28-66 | 18 | 8 | 44 | 48 | 48 | M 6 | 12 | 710 | 51 | 267 |
1204-29-66 | 18 | 8 | 44 | 48 | 48 | M 6 | 12 | 740 | 51 | 258 |
1204-30-76 | 20 | 8 | 48 | 52 | 54 | M 6 | 12 | 870 | 58 | 256 |
1204-32-76 | 20 | 8 | 48 | 52 | 54 | M 6 | 12 | 930 | 58 | 240 |
1204-35-76 | 20 | 8 | 48 | 52 | 54 | M 6 | 12 | 1000 | 58 | 220 |
1204-36-96 | 23 | 10 | 56 | 62 | 67 | M 8 | 30 | 1800 | 97 | 312 |
1204-40-96 | 23 | 10 | 56 | 62 | 67 | M 8 | 30 | 1900 | 97 | 281 |
1204-44-96 | 23 | 10 | 56 | 62 | 67 | M 8 | 30 | 2100 | 97 | 256 |
1204-50-112 | 28 | 12 | 68 | 74 | 80 | M 8 | 30 | 3500 | 140 | 264 |
1204-51-112 | 28 | 12 | 68 | 74 | 80 | M 8 | 30 | 3600 | 140 | 259 |
1204-54-112 | 28 | 12 | 68 | 74 | 80 | M 8 | 30 | 3800 | 140 | 244 |
1204-55-120 | 33 | 12 | 78 | 84 | 89 | M 8 | 30 | 4600 | 170 | 244 |
1204-60-120 | 33 | 12 | 78 | 84 | 89 | M 8 | 30 | 5000 | 170 | 224 |
1204-63-120 | 33 | 12 | 78 | 84 | 89 | M 8 | 30 | 5300 | 170 | 213 |
1204-65-148 | 38 | 12 | 88 | 95 | 106 | M 10 | 60 | 8600 | 260 | 284 |
1204-68-148 | 38 | 12 | 88 | 95 | 106 | M 10 | 60 | 9000 | 260 | 272 |
1204-70-148 | 38 | 12 | 88 | 95 | 106 | M 10 | 60 | 9300 | 260 | 264 |
1204-73-148 | 38 | 12 | 88 | 95 | 106 | M 10 | 60 | 9700 | 260 | 253 |
1204-74-170 | 43 | 18 | 104 | 112 | 126 | M 12 | 100 | 11600 | 310 | 262 |
1204-76-170 | 43 | 18 | 104 | 112 | 126 | M 12 | 100 | 12000 | 310 | 256 |
1204-80-170 | 43 | 18 | 104 | 112 | 126 | M 12 | 100 | 12600 | 310 | 243 |
1204-85-170 | 43 | 18 | 104 | 112 | 126 | M 12 | 100 | 13400 | 310 | 228 |
1204-86-185 | 49 | 18 | 116 | 124 | 138 | M 12 | 100 | 16200 | 380 | 238 |
1204-90-185 | 49 | 18 | 116 | 124 | 138 | M 12 | 100 | 17000 | 380 | 227 |
1204-92-185 | 49 | 18 | 116 | 124 | 138 | M 12 | 100 | 17400 | 380 | 222 |
1204-96-185 | 49 | 18 | 116 | 124 | 138 | M 12 | 100 | 18100 | 380 | 213 |
1204-100-197 | 54 | 18 | 126 | 134 | 149 | M 12 | 100 | 23600 | 470 | 232 |
1204-106-197 | 54 | 18 | 126 | 134 | 149 | M 12 | 100 | 25000 | 470 | 219 |
1204-108-197 | 54 | 18 | 126 | 134 | 149 | M 12 | 100 | 25500 | 470 | 215 |
1204-110-197 | 54 | 18 | 126 | 134 | 149 | M 12 | 100 | 26000 | 470 | 211 |
1204-120-230 | 64 | 24 | 152 | 162 | 177 | M 16 | 250 | 43600 | 730 | 251 |
1204-130-230 | 64 | 24 | 152 | 162 | 177 | M 16 | 250 | 47200 | 730 | 231 |
1204-15-52 | 14 | 6 | 34 | 38 | 35 | M 6 | 12 | 160 | 22 | 275 |
1204-16-52 | 14 | 6 | 34 | 38 | 35 | M 6 | 12 | 170 | 22 | 258 |
1204-19-52 | 14 | 6 | 34 | 38 | 35 | M 6 | 12 | 210 | 22 | 217 |
1204-20-60 | 16 | 8 | 40 | 44 | 41 | M 6 | 12 | 360 | 36 | 301 |
1204-140-290 | 74 | 26 | 174 | 184 | 209 | M 16 | 250 | 67700 | 970 | 248 |
1204-150-290 | 74 | 26 | 174 | 184 | 209 | M 16 | 250 | 72600 | 970 | 231 |
