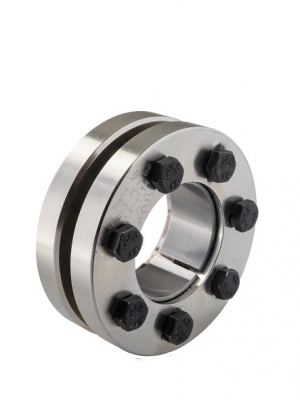

Spännelement typ 2208
Spännelement

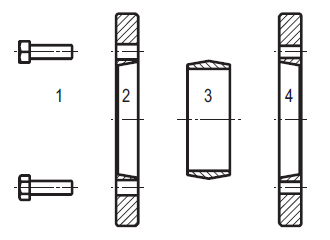

Delat utförande
Denna utformning är intressant när utrymmet för spännelementet i standardutförande är begränsat. Utformas förbandet med nav åt båda hållen kan "hylsan" göras tunnare och ett mindre spännelement användas. Genom att vid låga moment endast använda en ytterring samt innerring.
från ett "delat element" kan en väsentlig
kost nads re duk tion erhållas. För att beställa ett
delat element är det bara att lägga till suffi xet
"-delat" efter ar ti kel num ret. Flänstjockleken Z
måste anges vid be ställ ning så att rätt skruvlängd
erhålls. (Spännelementen levereras normalt
komplett med skruvar).

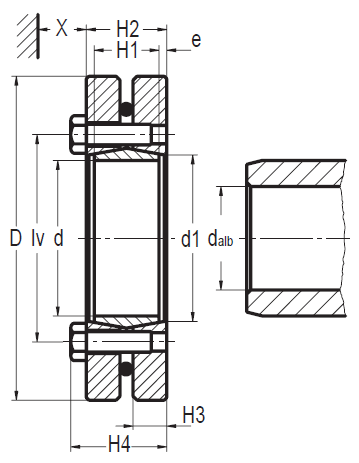

| Artikelnummer | D1 mm | Iv mm | L mm | a mm | e mm | E mm |
|---|---|---|---|---|---|---|
| 2208-125-215 | 131 | 160 | 26 | 6 | 6 | 6 |
| 2208-140-230 | 146 | 175 | 29 | 6 | 7 | 7 |
| 2208-155-263 | 168 | 198 | 32 | 6 | 7 | 7 |
| 2208-165-290 | 175 | 210 | 35 | 6 | 8 | 8 |
| 2208-175-300 | 185 | 220 | 35 | 6 | 8 | 8 |
| 2208-185-330 | 195 | 236 | 45 | 6 | 10 | 10 |
| 2208-200-350 | 206 | 246 | 45,5 | 8 | 10 | 10 |
| 2208-220-370 | 226 | 270 | 56,5 | 8 | 10 | 10 |
| 2208-240-405 | 248 | 295 | 59,5 | 8 | 12 | 12 |
| 2208-260-430 | 268 | 321 | 67,5 | 8 | 12 | 12 |
| 2208-280-460 | 288 | 346 | 75 | 9 | 12 | 12 |
| 2208-300-485 | 308 | 364 | 77 | 9 | 12 | 12 |
| 2208-320-520 | 328 | 386 | 81 | 9 | 12 | 12 |
| 2208-340-570 | 348 | 408 | 89 | 9 | 12 | 12 |
| 2208-360-590 | 368 | 432 | 91,5 | 11 | 12 | 12 |
| 2208-390-660 | 400 | 468 | 95,5 | 11 | 12 | 12 |
| 2208-420-690 | 428 | 504 | 108,5 | 11 | 12 | 12 |
| 2208-460-770 | 468 | 547 | 113 | 14 | 14 | 14 |
| 2208-500-850 | 508 | 590 | 124 | 14 | 14 | 14 |
