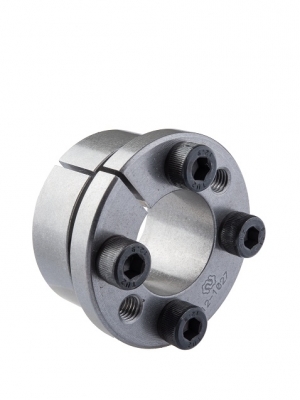

Spännelement typ 3061
Övrig transmission
Egenskaper:
• Självcentrerande.
• Klarar medel till höga moment.
• Ingen axiell rörelse vid montage.
• Självlåsande.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.015 - 0.03 mm. Denna serie har utvecklats för att tillgodose kraven på stor radiell och axiell noggrannhet vid medel-höga till höga moment. Det höga yttrycket mot både nav och axel gör att man minskar risken för passningsrost. Serien är avsedd för att ersätta till exempel koniska klämbussningar och fi nns anpassad för de flesta standardiserade axelmåtten.
Användningsområden:
Är speciellt lämpad för höga varvtal. där kast och vibrationer kan förorsaka skador. Den främre ringen har en något större diameter för att monteras mot navet för att på så sätt undvika axiella glidningar vid montage.
Applikationer:
Tunga remskivor och svänghjul m.m.
Består av:
1 Sats av insexskruvar. kv. 12.9.
2 Inre tryckring.
3 Yttre tryckring.

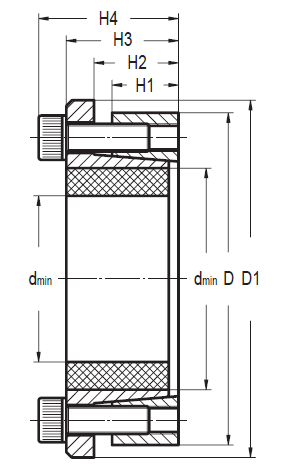

Artikelnummer | D1 mm | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|---|
3061-14-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 290 | 41 | 459 | 117 |
3061-16-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 330 | 41 | 401 | 117 |
3061-18-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 370 | 41 | 357 | 117 |
3061-19-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 390 | 41 | 338 | 117 |
3061-20-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 410 | 41 | 321 | 117 |
3061-22-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 450 | 41 | 292 | 117 |
3061-24-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 490 | 41 | 268 | 117 |
3061-25-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 510 | 41 | 257 | 117 |
3061-28-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 580 | 41 | 229 | 117 |
3061-30-55 | 62 | 17 | 23 | 31 | 39 | M8 | 41 | 620 | 41 | 214 | 117 |
