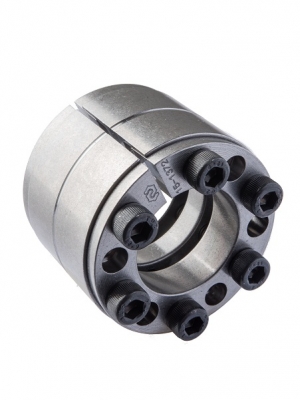

Spännelement typ 4061
Spännelement
Egenskaper:
• Självcentrerande.
• Klarar mycket höga moment.
• Ingen axiell rörelse vid montage.
• Självlåsande.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.025 - 0.045 mm. Tillsammans med 1008 utgör dessa element det kraftigaste MAV har att erbjuda. Den överförda kraften i förhållande till diametern är bland de största som går att erhålla med noggrann koncentricitet.
Användningsområden:
Elementen används vid stora masströghetsmoment. kraftiga vibrationer snabba accelerationer samt när kraven på koncentricitet är höga. Vid stora radialkrafter vid axeländen. Det höga yttrycket mot både nav och axel gör att man minskar risken för passningsrost.
Applikationer:
Fastsättning av svänghjul på mekaniska pressar. turbinrotorer och valsar i valsverk.

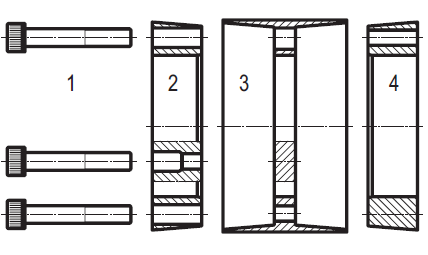

Består av:
1 Sats av insexskruvar. kv. 12.9.
2 Främre inre tryckring.
3 Yttre tryckring.
4 Bakre inre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
4061-24-55
4061-24-55
4061-25-55
4061-25-55
4061-28-55
4061-28-55
4061-30-55
4061-30-55
4061-32-60
4061-32-60
4061-35-60
4061-35-60
4061-38-75
4061-38-75
4061-40-75
4061-40-75
4061-42-75
4061-42-75
4061-45-75
4061-45-75
4061-48-80
4061-48-80
4061-50-80
4061-50-80
4061-55-85
4061-55-85
4061-60-90
4061-60-90
4061-65-95
4061-65-95
4061-70-110
4061-70-110
4061-75-115
4061-75-115
4061-80-120
4061-80-120
4061-85-125
4061-85-125
4061-90-130
4061-90-130
4061-95-135
4061-95-135
4061-100-145
4061-100-145
4061-110-155
4061-110-155
4061-120-165
4061-120-165
4061-130-180
4061-130-180
4061-140-190
4061-140-190
4061-150-200
4061-150-200
4061-160-210
4061-160-210
4061-170-225
4061-170-225
4061-180-235
4061-180-235
4061-190-250
4061-190-250
4061-200-260
4061-200-260
4061-220-285
4061-220-285
4061-240-305
4061-240-305
4061-260-325
4061-260-325
4061-280-355
4061-280-355
4061-300-375
4061-300-375
4061-320-405
4061-320-405
4061-340-425
4061-340-425
4061-360-455
4061-360-455
4061-380-475
4061-380-475
4061-400-495
4061-400-495
4061-420-515
4061-420-515
4061-440-535
4061-440-535
4061-460-555
4061-460-555
4061-480-575
4061-480-575
4061-500-595
4061-500-595
4061-520-615
4061-520-615
4061-540-635
4061-540-635
4061-560-655
4061-560-655
4061-580-675
4061-580-675
4061-600-695
4061-600-695

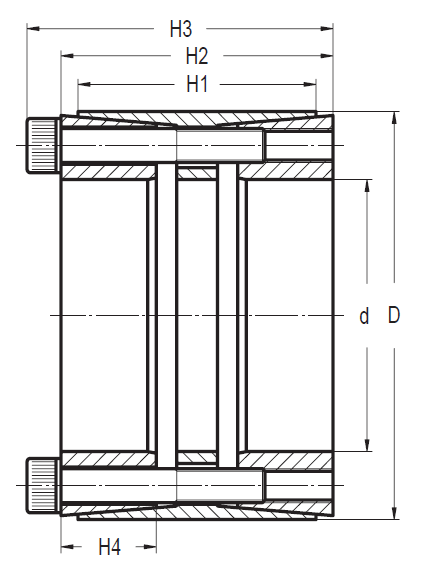

Artikelnummer | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|
4061-24-55 | 32 | 40 | 46 | 12 | M6 | 17 | 800 | 67 | 308 | 134 |
4061-25-55 | 32 | 40 | 46 | 12 | M6 | 17 | 840 | 67 | 295 | 134 |
4061-28-55 | 32 | 40 | 46 | 12 | M6 | 17 | 940 | 67 | 264 | 134 |
4061-30-55 | 32 | 40 | 46 | 12 | M6 | 17 | 1000 | 67 | 246 | 134 |
4061-32-60 | 44 | 54 | 60 | 17 | M6 | 17 | 1250 | 78 | 190 | 101 |
4061-35-60 | 44 | 54 | 60 | 17 | M6 | 17 | 1360 | 78 | 174 | 101 |
4061-38-75 | 44 | 54 | 62 | 17 | M8 | 41 | 2740 | 144 | 296 | 150 |
4061-40-75 | 44 | 54 | 62 | 17 | M8 | 41 | 2880 | 144 | 281 | 150 |
4061-42-75 | 44 | 54 | 62 | 17 | M8 | 41 | 3030 | 144 | 268 | 150 |
4061-45-75 | 44 | 54 | 62 | 17 | M8 | 41 | 3240 | 144 | 250 | 150 |
4061-48-80 | 56 | 66 | 74 | 22 | M8 | 41 | 3950 | 165 | 207 | 124 |
4061-50-80 | 56 | 66 | 74 | 22 | M8 | 41 | 4120 | 165 | 198 | 124 |
4061-55-85 | 56 | 66 | 74 | 22 | M8 | 41 | 5090 | 185 | 203 | 131 |
4061-60-90 | 56 | 66 | 74 | 22 | M8 | 41 | 6140 | 206 | 208 | 138 |
4061-65-95 | 56 | 66 | 74 | 22 | M8 | 41 | 6690 | 206 | 191 | 131 |
4061-70-110 | 70 | 80 | 90 | 28 | M10 | 83 | 11800 | 338 | 229 | 145 |
4061-75-115 | 70 | 80 | 90 | 28 | M10 | 83 | 12700 | 338 | 213 | 139 |
4061-80-120 | 70 | 80 | 90 | 28 | M10 | 83 | 14900 | 372 | 220 | 147 |
4061-85-125 | 70 | 80 | 90 | 28 | M10 | 83 | 15800 | 372 | 207 | 141 |
4061-90-130 | 70 | 80 | 90 | 28 | M10 | 83 | 18200 | 405 | 213 | 148 |
4061-95-135 | 70 | 80 | 90 | 28 | M10 | 83 | 19300 | 405 | 202 | 142 |
4061-100-145 | 90 | 102 | 114 | 35 | M12 | 145 | 27700 | 555 | 210 | 145 |
4061-110-155 | 90 | 102 | 114 | 35 | M12 | 145 | 33300 | 605 | 209 | 148 |
4061-120-165 | 90 | 102 | 114 | 35 | M12 | 145 | 42400 | 706 | 223 | 162 |
4061-130-180 | 104 | 116 | 130 | 42 | M14 | 230 | 53700 | 826 | 201 | 145 |
4061-140-190 | 104 | 116 | 130 | 42 | M14 | 230 | 67400 | 963 | 217 | 160 |
4061-150-200 | 104 | 116 | 130 | 42 | M14 | 230 | 77400 | 1030 | 217 | 163 |
4061-160-210 | 104 | 116 | 130 | 42 | M14 | 230 | 88100 | 1100 | 217 | 166 |
4061-170-225 | 134 | 149 | 165 | 55 | M16 | 355 | 111500 | 1310 | 186 | 141 |
4061-180-235 | 134 | 149 | 165 | 55 | M16 | 355 | 126500 | 1410 | 188 | 144 |
4061-190-250 | 134 | 149 | 165 | 55 | M16 | 355 | 142400 | 1500 | 190 | 145 |
4061-200-260 | 134 | 149 | 165 | 55 | M16 | 355 | 149900 | 1500 | 181 | 139 |
4061-220-285 | 134 | 150 | 166 | 55 | M16 | 355 | 185500 | 1690 | 185 | 143 |
4061-240-305 | 134 | 150 | 166 | 55 | M16 | 355 | 224800 | 1870 | 188 | 148 |
4061-260-325 | 134 | 150 | 166 | 55 | M16 | 355 | 255700 | 1970 | 182 | 146 |
4061-280-355 | 165 | 177 | 197 | 66 | M20 | 690 | 369900 | 2640 | 190 | 150 |
4061-300-375 | 165 | 177 | 197 | 66 | M20 | 690 | 440300 | 2940 | 197 | 157 |
4061-320-405 | 165 | 177 | 197 | 66 | M20 | 690 | 493200 | 3080 | 194 | 153 |
4061-340-425 | 165 | 177 | 197 | 66 | M20 | 690 | 549000 | 3230 | 191 | 153 |
4061-360-455 | 190 | 203 | 225 | 76 | M22 | 930 | 680300 | 3780 | 183 | 145 |
4061-380-475 | 190 | 203 | 225 | 76 | M22 | 930 | 752300 | 3960 | 182 | 145 |
4061-400-495 | 190 | 203 | 225 | 76 | M22 | 930 | 863900 | 4320 | 188 | 152 |
4061-420-515 | 190 | 203 | 225 | 76 | M22 | 930 | 907000 | 4320 | 179 | 146 |
4061-440-535 | 190 | 203 | 225 | 76 | M22 | 930 | 950200 | 4320 | 171 | 141 |
4061-460-555 | 190 | 203 | 225 | 76 | M22 | 930 | 993400 | 4320 | 164 | 136 |
4061-480-575 | 190 | 203 | 225 | 76 | M22 | 930 | 1209000 | 5040 | 183 | 153 |
4061-500-595 | 190 | 203 | 225 | 76 | M22 | 930 | 1260000 | 5040 | 176 | 148 |
4061-520-615 | 190 | 203 | 225 | 76 | M22 | 930 | 1404000 | 5400 | 181 | 153 |
4061-540-635 | 190 | 203 | 225 | 76 | M22 | 930 | 1458000 | 5400 | 174 | 148 |
4061-560-655 | 190 | 203 | 225 | 76 | M22 | 930 | 1613000 | 5760 | 179 | 153 |
4061-580-675 | 190 | 203 | 225 | 76 | M22 | 930 | 1670000 | 5760 | 173 | 149 |
4061-600-695 | 190 | 203 | 225 | 76 | M22 | 930 | 1782000 | 5940 | 173 | 149 |
