Spännelement typ 5061
Spännelement
Egenskaper:
• Självcentrerande.
• Klarar låga till medelhöga moment.
• Ingen axiell rörelse vid montage.
• Självlåsande.
• Avdragarskruvar erfordras.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.015 - 0.03 mm. Denna serie har utvecklats för att tillgodose kraven på stor radiell och axiell noggrannhet vid medelhöga moment. Serien är speciellt framtagen för tunnväggiga nav. vilket ger ett lägre axel/nav tryck per mm2. Detta gör att att serien inte lämpar sig för ogästvänliga miljöer då det finns risk för passningsrost.
Användningsområden:
Är speciellt lämpad för höga varvtal där kast och vibrationer kan förorsaka skador. Den främre ringen har en något större diameter för att monteras mot navet för att på så sätt undvika axiella glidningar vid montage. Den lämpar sig för automations-. förpacknings- och textilindustrin.
Applikationer:
Montage av vinkelkugghjul. elastiska kopplingar samt kamdrivningar mm.

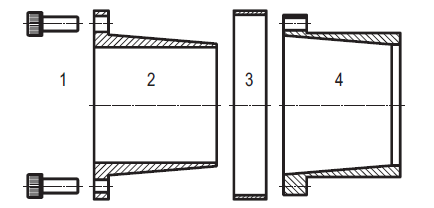

Består av:
1 Sats av insexskruvar. kv. 12.9.
2 Inre tryckring.
3 Distanshylsa.
4 Yttre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
5061-06-14
5061-06-14
5061-08-15
5061-08-15
5061-09-16
5061-09-16
5061-10-16
5061-10-16
5061-11-18
5061-11-18
5061-12-18
5061-12-18
5061-14-23
5061-14-23
5061-15-24
5061-15-24
5061-16-24
5061-16-24
5061-17-25
5061-17-25
5061-18-26
5061-18-26
5061-19-27
5061-19-27
5061-20-28
5061-20-28
5061-22-32
5061-22-32
5061-24-34
5061-24-34
5061-25-34
5061-25-34
5061-28-39
5061-28-39
5061-30-41
5061-30-41
5061-32-43
5061-32-43
5061-35-47
5061-35-47
5061-38-50
5061-38-50
5061-40-53
5061-40-53
5061-42-55
5061-42-55
5061-45-59
5061-45-59
5061-48-62
5061-48-62
5061-50-65
5061-50-65
5061-55-71
5061-55-71
5061-60-77
5061-60-77
5061-65-84
5061-65-84
5061-70-90
5061-70-90
5061-75-95
5061-75-95
5061-80-100
5061-80-100
5061-85-106
5061-85-106
5061-90-112
5061-90-112
5061-95-120
5061-95-120
5061-100-125
5061-100-125
5061-110-140
5061-110-140
5061-120-155
5061-120-155
5061-130-165
5061-130-165

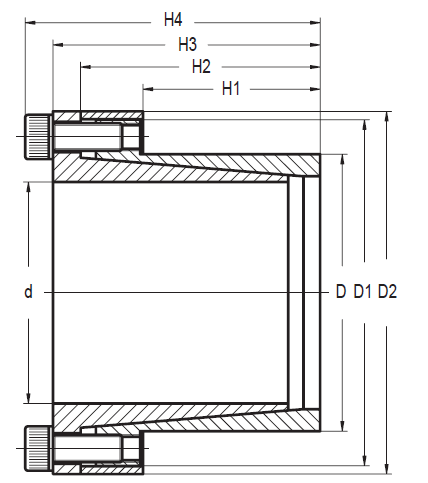

Artikelnummer | D1 mm | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|---|
5061-06-14 | 23 | 10 | 19 | 22 | 26 | M4 | 5 | 21 | 7 | 273 | 134 |
5061-08-15 | 24 | 12 | 22 | 25 | 29 | M4 | 5 | 28 | 7 | 177 | 104 |
5061-09-16 | 26 | 14 | 24 | 27 | 31 | M4 | 5 | 42 | 9 | 182 | 112 |
5061-10-16 | 26 | 14 | 24 | 27 | 31 | M4 | 5 | 47 | 9 | 166 | 112 |
5061-11-18 | 28 | 14 | 25 | 28 | 32 | M4 | 5 | 52 | 9 | 149 | 99 |
5061-12-18 | 28 | 14 | 25 | 28 | 32 | M4 | 5 | 57 | 9 | 138 | 99 |
5061-14-23 | 33 | 14 | 25 | 28 | 32 | M4 | 5 | 66 | 9 | 114 | 78 |
5061-15-24 | 40 | 16 | 30 | 37 | 43 | M6 | 17 | 125 | 17 | 167 | 115 |
5061-16-24 | 40 | 16 | 30 | 37 | 43 | M6 | 17 | 134 | 17 | 159 | 115 |
5061-17-25 | 41 | 18 | 33 | 40 | 46 | M6 | 17 | 189 | 22 | 179 | 131 |
5061-18-26 | 42 | 18 | 33 | 40 | 46 | M6 | 17 | 200 | 22 | 169 | 126 |
5061-19-27 | 43 | 18 | 33 | 40 | 46 | M6 | 17 | 212 | 22 | 160 | 122 |
5061-20-28 | 44 | 18 | 33 | 40 | 46 | M6 | 17 | 223 | 22 | 152 | 117 |
5061-22-32 | 48 | 25 | 40 | 47 | 53 | M6 | 17 | 245 | 22 | 100 | 74 |
5061-24-34 | 50 | 25 | 40 | 47 | 53 | M6 | 17 | 401 | 33 | 138 | 104 |
5061-25-34 | 50 | 25 | 40 | 47 | 53 | M6 | 17 | 418 | 33 | 133 | 104 |
5061-28-39 | 55 | 25 | 40 | 47 | 53 | M6 | 17 | 468 | 33 | 117 | 91 |
5061-30-41 | 57 | 25 | 40 | 47 | 53 | M6 | 17 | 501 | 33 | 109 | 86 |
5061-32-43 | 59 | 25 | 40 | 47 | 53 | M6 | 17 | 713 | 45 | 137 | 110 |
5061-35-47 | 62 | 32 | 47 | 54 | 60 | M6 | 17 | 780 | 45 | 99 | 79 |
5061-38-50 | 66 | 32 | 47 | 54 | 60 | M6 | 17 | 846 | 45 | 91 | 74 |
5061-40-53 | 69 | 32 | 47 | 54 | 60 | M6 | 17 | 891 | 45 | 86 | 70 |
5061-42-55 | 71 | 32 | 47 | 54 | 60 | M6 | 17 | 936 | 45 | 82 | 67 |
5061-45-59 | 80 | 45 | 62 | 70 | 78 | M8 | 41 | 1850 | 82 | 102 | 82 |
5061-48-62 | 81 | 45 | 62 | 70 | 78 | M8 | 41 | 1980 | 82 | 96 | 78 |
5061-50-65 | 86 | 45 | 62 | 70 | 78 | M8 | 41 | 2060 | 82 | 91 | 75 |
5061-55-71 | 92 | 55 | 73 | 81 | 89 | M8 | 41 | 2550 | 93 | 77 | 63 |
5061-60-77 | 98 | 55 | 73 | 81 | 89 | M8 | 41 | 2780 | 93 | 70 | 58 |
5061-65-84 | 105 | 55 | 73 | 81 | 89 | M8 | 41 | 3010 | 93 | 65 | 53 |
5061-70-90 | 113 | 65 | 86 | 96 | 106 | M10 | 83 | 5320 | 152 | 84 | 69 |
5061-75-95 | 119 | 65 | 86 | 96 | 106 | M10 | 83 | 5700 | 152 | 78 | 65 |
5061-80-100 | 125 | 65 | 86 | 96 | 106 | M10 | 83 | 8110 | 203 | 98 | 83 |
5061-85-106 | 131 | 65 | 86 | 96 | 106 | M10 | 83 | 8610 | 203 | 92 | 78 |
5061-90-112 | 137 | 65 | 86 | 96 | 106 | M10 | 83 | 9120 | 203 | 87 | 74 |
5061-95-120 | 142 | 65 | 86 | 96 | 106 | M10 | 83 | 11230 | 236 | 95 | 80 |
5061-100-125 | 153 | 70 | 94 | 107 | 119 | M12 | 145 | 15100 | 303 | 108 | 92 |
5061-110-140 | 168 | 70 | 94 | 107 | 119 | M12 | 145 | 16600 | 303 | 97 | 82 |
5061-120-155 | 187 | 90 | 115 | 128 | 140 | M12 | 145 | 24200 | 404 | 93 | 77 |
5061-130-165 | 197 | 90 | 115 | 128 | 140 | M12 | 145 | 26200 | 404 | 85 | 72 |
