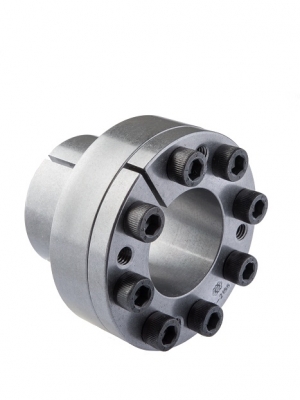

Spännelement typ 5061 Miniserie
Spännelement
Egenskaper:
• Axel/nav förband.
• Medium överförbara moment.
• Konstruerad för tunnväggiga nav.
• Enkelkona. självcentrerande. självlåsande.
• Inga axiella rörelser av nav vid installation.
• God böjmomentskapacitet.
• Toleranser axel h7-h11. nav H7-H11.
• Axel och nav ytjämnhet Ra= 0.8-1.6 m.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.015 - 0.03 mm.

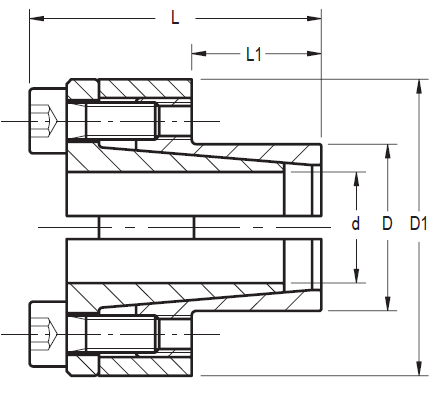

| Artikelnummer | D1 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² | L mm |
|---|---|---|---|---|---|---|---|---|
| 5061-06-14-mini | 25 | M4 | 5 | 21 | 7 | 273 | 134 | 26 |
| 5061-07-15-mini | 27 | M4 | 5 | 25 | 7 | 202 | 104 | 29 |
| 5061-08-15-mini | 27 | M4 | 5 | 28 | 7 | 177 | 104 | 29 |
| 5061-09-16-mini | 29 | M4 | 5 | 42 | 9 | 182 | 112 | 31 |
| 5061-10-16-mini | 29 | M4 | 5 | 47 | 9 | 166 | 112 | 31 |
| 5061-11-18-mini | 32 | M4 | 5 | 52 | 9 | 149 | 99 | 32 |
| 5061-12-18-mini | 32 | M4 | 5 | 57 | 9 | 138 | 99 | 32 |
| 5061-13-23-mini | 38 | M4 | 5 | 61 | 9 | 123 | 78 | 32 |
| 5061-14-23-mini | 38 | M4 | 5 | 66 | 9 | 114 | 78 | 32 |
| 5061-15-24-mini | 44 | M6 | 17 | 125 | 17 | 167 | 115 | 43 |
| 5061-16-24-mini | 44 | M6 | 17 | 134 | 17 | 159 | 115 | 43 |
| 5061-17-25-mini | 45 | M6 | 17 | 142 | 17 | 149 | 111 | 43 |
| 5061-18-26-mini | 47 | M6 | 17 | 200 | 22 | 169 | 126 | 46 |
| 5061-19-27-mini | 49 | M6 | 17 | 212 | 22 | 160 | 122 | 46 |
| 5061-20-28-mini | 50 | M6 | 17 | 223 | 22 | 152 | 117 | 46 |
