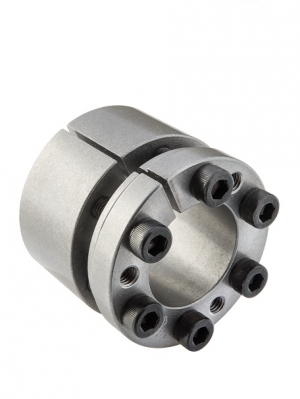

Spännelement typ 6901
Spännelement
Egenskaper:
• Självcentrerande.
• Klarar medelhöga till höga moment.
• Självlåsande.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.02 - 0.04 mm. Denna serie har utvecklats för att tillgodose kraven på stor radiell noggrannhet vid medelhöga moment. Serien är speciellt framtagen för att klara samma applikationer som 1062 men för att klara att överföra ett högre moment men med lägre axeltryck per mm2. Detta gör att serien inte lämpar sig för ogästvänliga miljöer då det finns risk för passningsrost eller inträngning av smuts.
Användningsområden:
Är speciellt lämpad för höga varvtal där kast och vibrationer kan förorsaka skador men där man behöver överföra ett högre moment med lägre axeltryck än vid användning av 1062. Detta gör att den inte lämpar sig för ogästvänliga miljöer. om den inte innesluts av ett skyddslock. Annars rekommenderas att man använder serie 4061 eller 1008 i stället.
Applikationer:
Turbindrifter och stora fl äktdrifter m.m.

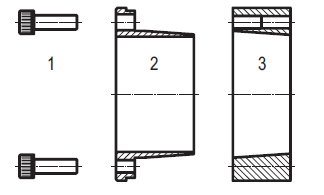

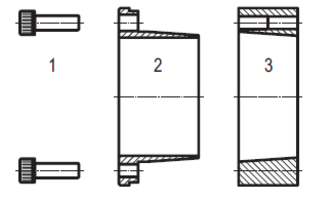

Består av:
1 Sats av insexskruvar. kv. 12.9.
2 Inre tryckring.
3 Yttre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
6901-18-47
6901-18-47
6901-19-47
6901-19-47
6901-20-47
6901-20-47
6901-22-47
6901-22-47
6901-24-50
6901-24-50
6901-25-50
6901-25-50
6901-28-55
6901-28-55
6901-30-55
6901-30-55
6901-32-60
6901-32-60
6901-35-60
6901-35-60
6901-38-65
6901-38-65
6901-40-65
6901-40-65
6901-42-75
6901-42-75
6901-45-75
6901-45-75
6901-48-80
6901-48-80
6901-50-80
6901-50-80
6901-55-85
6901-55-85
6901-60-90
6901-60-90
6901-63-95
6901-63-95
6901-65-95
6901-65-95
6901-70-110
6901-70-110
6901-75-115
6901-75-115
6901-80-120
6901-80-120
6901-85-125
6901-85-125
6901-90-130
6901-90-130
6901-95-135
6901-95-135
6901-100-145
6901-100-145
6901-110-155
6901-110-155
6901-120-165
6901-120-165
6901-130-180
6901-130-180
6901-140-190
6901-140-190
6901-150-200
6901-150-200
6901-160-210
6901-160-210
6901-170-225
6901-170-225
6901-180-235
6901-180-235
6901-190-250
6901-190-250
6901-200-260
6901-200-260
6901-220-285
6901-220-285
6901-240-305
6901-240-305
6901-260-325
6901-260-325
6901-280-355
6901-280-355
6901-300-375
6901-300-375
6901-320-405
6901-320-405
6901-340-425
6901-340-425
6901-360-455
6901-360-455
6901-380-475
6901-380-475
6901-400-495
6901-400-495

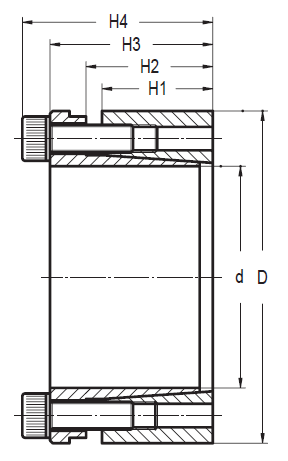

Artikelnummer | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|
6901-18-47 | 26 | 30 | 42 | 48 | M6 | 17 | 510 | 57 | 321 | 123 |
6901-19-47 | 26 | 30 | 42 | 48 | M6 | 17 | 540 | 57 | 304 | 123 |
6901-20-47 | 26 | 30 | 42 | 48 | M6 | 17 | 570 | 57 | 289 | 123 |
6901-22-47 | 26 | 30 | 42 | 48 | M6 | 17 | 620 | 57 | 262 | 123 |
6901-24-50 | 26 | 31 | 43 | 49 | M6 | 17 | 680 | 57 | 241 | 115 |
6901-25-50 | 26 | 31 | 43 | 49 | M6 | 17 | 710 | 57 | 231 | 115 |
6901-28-55 | 26 | 31 | 43 | 49 | M6 | 17 | 790 | 57 | 206 | 105 |
6901-30-55 | 26 | 31 | 43 | 49 | M6 | 17 | 850 | 57 | 192 | 105 |
6901-32-60 | 26 | 31 | 43 | 49 | M6 | 17 | 1210 | 76 | 241 | 128 |
6901-35-60 | 26 | 31 | 43 | 49 | M6 | 17 | 1320 | 76 | 220 | 128 |
6901-38-65 | 26 | 31 | 43 | 49 | M6 | 17 | 1430 | 76 | 203 | 118 |
6901-40-65 | 26 | 31 | 43 | 49 | M6 | 17 | 1510 | 76 | 192 | 118 |
6901-42-75 | 30 | 36 | 51 | 59 | M8 | 41 | 2200 | 105 | 220 | 123 |
6901-45-75 | 30 | 36 | 51 | 59 | M8 | 41 | 2350 | 105 | 205 | 123 |
6901-48-80 | 30 | 36 | 51 | 59 | M8 | 41 | 2510 | 105 | 193 | 116 |
6901-50-80 | 30 | 36 | 51 | 59 | M8 | 41 | 2610 | 105 | 185 | 116 |
6901-55-85 | 30 | 36 | 51 | 59 | M8 | 41 | 3830 | 139 | 224 | 145 |
6901-60-90 | 30 | 36 | 51 | 59 | M8 | 41 | 4180 | 139 | 205 | 137 |
6901-63-95 | 30 | 36 | 51 | 59 | M8 | 41 | 4390 | 139 | 196 | 130 |
6901-65-95 | 30 | 36 | 51 | 59 | M8 | 41 | 4530 | 139 | 190 | 130 |
6901-70-110 | 40 | 47 | 60 | 70 | M10 | 83 | 7010 | 200 | 190 | 121 |
6901-75-115 | 40 | 47 | 60 | 70 | M10 | 83 | 7510 | 200 | 177 | 115 |
6901-80-120 | 40 | 47 | 60 | 70 | M10 | 83 | 8010 | 200 | 166 | 111 |
6901-85-125 | 40 | 47 | 60 | 70 | M10 | 83 | 9700 | 229 | 179 | 121 |
6901-90-130 | 40 | 47 | 60 | 70 | M10 | 83 | 10300 | 229 | 169 | 117 |
6901-95-135 | 40 | 47 | 60 | 70 | M10 | 83 | 13600 | 286 | 200 | 141 |
6901-100-145 | 46 | 53 | 71 | 83 | M12 | 145 | 15000 | 299 | 172 | 119 |
6901-110-155 | 46 | 53 | 71 | 83 | M12 | 145 | 16400 | 299 | 157 | 111 |
6901-120-165 | 46 | 53 | 71 | 83 | M12 | 145 | 20500 | 342 | 164 | 119 |
6901-130-180 | 46 | 53 | 71 | 83 | M12 | 145 | 27800 | 427 | 190 | 137 |
6901-140-190 | 51 | 59 | 82 | 86 | M14 | 230 | 32600 | 466 | 173 | 128 |
6901-150-200 | 51 | 59 | 82 | 86 | M14 | 230 | 43700 | 583 | 202 | 152 |
6901-160-210 | 51 | 59 | 82 | 86 | M14 | 230 | 46600 | 583 | 189 | 144 |
6901-170-225 | 51 | 59 | 82 | 86 | M14 | 230 | 59400 | 699 | 214 | 162 |
6901-180-235 | 51 | 59 | 82 | 86 | M14 | 230 | 62900 | 699 | 202 | 155 |
6901-190-250 | 51 | 59 | 82 | 86 | M14 | 230 | 83000 | 874 | 239 | 182 |
6901-200-260 | 51 | 59 | 82 | 86 | M14 | 230 | 87400 | 874 | 227 | 175 |
6901-220-285 | 64 | 72 | 98 | 102 | M16 | 355 | 104700 | 952 | 179 | 138 |
6901-240-305 | 64 | 72 | 98 | 102 | M16 | 355 | 142800 | 1190 | 205 | 162 |
6901-260-325 | 64 | 72 | 98 | 102 | M16 | 355 | 185600 | 1428 | 228 | 182 |
6901-280-355 | 75 | 83 | 121 | 127 | M20 | 690 | 207000 | 1500 | 187 | 148 |
6901-300-375 | 75 | 83 | 121 | 127 | M20 | 690 | 259000 | 1700 | 204 | 163 |
6901-320-405 | 90 | 98 | 140 | 148 | M20 | 690 | 355000 | 2200 | 205 | 162 |
6901-340-425 | 90 | 98 | 140 | 148 | M20 | 600 | 441000 | 2600 | 225 | 180 |
6901-360-455 | 110 | 118 | 164 | 174 | M24 | 1200 | 518000 | 2900 | 193 | 152 |
6901-380-475 | 110 | 118 | 164 | 174 | M24 | 1200 | 615000 | 3200 | 205 | 164 |
6901-400-495 | 110 | 118 | 164 | 174 | M24 | 1200 | 647000 | 3200 | 195 | 158 |
