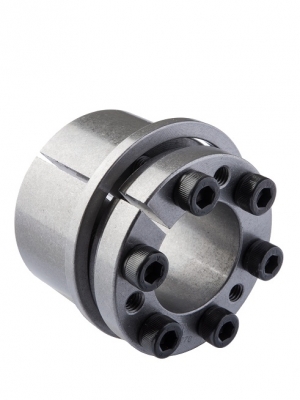

Spännelement typ 6902
Spännelement
Egenskaper:
• Självcentrerande.
• Klarar medelhöga till höga moment.
• Ingen axiell rörelse vid montage.
• Självlåsande.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.015 - 0.03 mm. Denna serie har utvecklats för att tillgodose kraven på stor radiell och axiell noggrannhet vid medelhöga moment. Serien är speciellt framtagen för att klara samma applikationer som 1062. men för att klara att överföra ett högre moment men med lägre axeltryck per mm2. Detta gör att serien inte lämpar sig för ogästvänliga miljöer då det finns risk för passningsrost eller inträngning av smuts. Skillnaden med denna 6901 är att element försetts med en distansring som monteras mot navet för att undvika axiella rörelser vid montage.
Användningsområden:
Är speciellt lämpad för höga varvtal där kast och vibrationer kan förorsaka skador men där man behöver överföra ett högre moment med lägre axeltryck än vid användning av 1062. Detta gör att den inte lämpar sig för ogästvänliga miljöer. om den inte innesluts av ett skyddslock. Annars rekommenderas att man använder serie 4061 eller 1008 i stället.
Applikationer:
Turbindrifter och stora fläktdrifter.

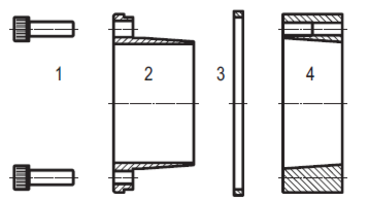

Består av:
1 Sats av insexskruvar.
2 Inre tryckring.
3 Distansring.
4 Yttre tryckring.
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
6902-18-47
6902-18-47
6902-19-47
6902-19-47
6902-20-47
6902-20-47
6902-22-47
6902-22-47
6902-24-50
6902-24-50
6902-25-50
6902-25-50
6902-28-55
6902-28-55
6902-30-55
6902-30-55
6902-32-60
6902-32-60
6902-35-60
6902-35-60
6902-38-65
6902-38-65
6902-40-65
6902-40-65
6902-42-75
6902-42-75
6902-45-75
6902-45-75
6902-48-80
6902-48-80
6902-50-80
6902-50-80
6902-55-85
6902-55-85
6902-60-90
6902-60-90
6902-63-95
6902-63-95
6902-65-95
6902-65-95
6902-70-110
6902-70-110
6902-75-115
6902-75-115
6902-80-120
6902-80-120
6902-85-125
6902-85-125
6902-90-130
6902-90-130
6902-95-135
6902-95-135
6902-100-145
6902-100-145
6902-110-155
6902-110-155
6902-120-165
6902-120-165
6902-130-180
6902-130-180
6902-140-190
6902-140-190
6902-150-200
6902-150-200
6902-160-210
6902-160-210
6902-170-225
6902-170-225
6902-180-235
6902-180-235
6902-190-250
6902-190-250
6902-200-260
6902-200-260
6902-220-285
6902-220-285
6902-240-305
6902-240-305
6902-260-325
6902-260-325
6902-280-355
6902-280-355
6902-300-375
6902-300-375
6902-320-405
6902-320-405
6902-340-425
6902-340-425
6902-360-455
6902-360-455
6902-380-475
6902-380-475
6902-400-495
6902-400-495

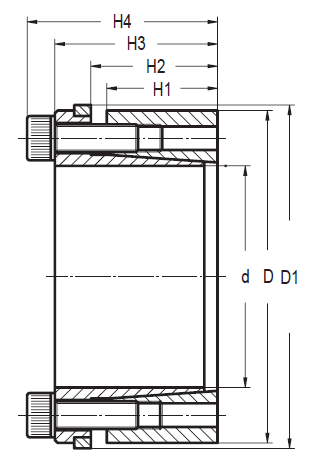

Artikelnummer | D1 mm | H1 mm | H2 mm | H3 mm | H4 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² |
---|---|---|---|---|---|---|---|---|---|---|---|
6902-18-47 | 53 | 26 | 30 | 42 | 48 | M6 | 17 | 310 | 35 | 197 | 76 |
6902-19-47 | 53 | 26 | 30 | 42 | 48 | M6 | 17 | 330 | 35 | 187 | 76 |
6902-20-47 | 53 | 26 | 30 | 42 | 48 | M6 | 17 | 350 | 35 | 178 | 76 |
6902-22-47 | 53 | 26 | 30 | 42 | 48 | M6 | 17 | 380 | 35 | 162 | 76 |
6902-24-50 | 56 | 26 | 31 | 43 | 49 | M6 | 17 | 420 | 35 | 148 | 71 |
6902-25-50 | 56 | 26 | 31 | 43 | 49 | M6 | 17 | 440 | 35 | 142 | 71 |
6902-28-55 | 61 | 26 | 31 | 43 | 49 | M6 | 17 | 490 | 35 | 127 | 65 |
6902-30-55 | 61 | 26 | 31 | 43 | 49 | M6 | 17 | 520 | 35 | 118 | 65 |
6902-32-60 | 66 | 26 | 31 | 43 | 49 | M6 | 17 | 740 | 46 | 148 | 79 |
6902-35-60 | 66 | 26 | 31 | 43 | 49 | M6 | 17 | 810 | 46 | 135 | 79 |
6902-38-65 | 71 | 26 | 31 | 43 | 49 | M6 | 17 | 880 | 46 | 125 | 73 |
6902-40-65 | 71 | 26 | 31 | 43 | 49 | M6 | 17 | 930 | 46 | 118 | 73 |
6902-42-75 | 81 | 30 | 36 | 51 | 59 | M8 | 41 | 1350 | 64 | 135 | 76 |
6902-45-75 | 81 | 30 | 36 | 51 | 59 | M8 | 41 | 1450 | 64 | 126 | 76 |
6902-48-80 | 86 | 30 | 36 | 51 | 59 | M8 | 41 | 1540 | 64 | 119 | 71 |
6902-50-80 | 86 | 30 | 36 | 51 | 59 | M8 | 41 | 1610 | 64 | 114 | 71 |
6902-55-85 | 91 | 30 | 36 | 51 | 59 | M8 | 41 | 2360 | 86 | 138 | 89 |
6902-60-90 | 96 | 30 | 36 | 51 | 59 | M8 | 41 | 2570 | 86 | 126 | 84 |
6902-63-95 | 102 | 30 | 36 | 51 | 59 | M8 | 41 | 2700 | 86 | 120 | 80 |
6902-65-95 | 102 | 30 | 36 | 51 | 59 | M8 | 41 | 2790 | 86 | 117 | 80 |
6902-70-110 | 117 | 40 | 47 | 60 | 70 | M10 | 83 | 4310 | 123 | 117 | 74 |
6902-75-115 | 122 | 40 | 47 | 60 | 70 | M10 | 83 | 4620 | 123 | 109 | 71 |
6902-80-120 | 127 | 40 | 47 | 60 | 70 | M10 | 83 | 4930 | 123 | 102 | 68 |
6902-85-125 | 132 | 40 | 47 | 60 | 70 | M10 | 83 | 5990 | 141 | 110 | 75 |
6902-90-130 | 137 | 40 | 47 | 60 | 70 | M10 | 83 | 6340 | 141 | 104 | 72 |
6902-95-135 | 142 | 40 | 47 | 60 | 70 | M10 | 83 | 8360 | 176 | 123 | 86 |
6902-100-145 | 153 | 46 | 53 | 71 | 83 | M12 | 145 | 9200 | 184 | 106 | 73 |
6902-110-155 | 163 | 46 | 53 | 71 | 83 | M12 | 145 | 10100 | 184 | 96 | 68 |
6902-120-165 | 173 | 46 | 53 | 71 | 83 | M12 | 145 | 12600 | 210 | 101 | 74 |
6902-130-180 | 188 | 46 | 53 | 71 | 83 | M12 | 145 | 17100 | 263 | 117 | 84 |
6902-140-190 | 199 | 51 | 59 | 82 | 86 | M14 | 230 | 20100 | 287 | 107 | 79 |
6902-150-200 | 209 | 51 | 59 | 82 | 86 | M14 | 230 | 26900 | 359 | 124 | 93 |
6902-160-210 | 219 | 51 | 59 | 82 | 86 | M14 | 230 | 28700 | 359 | 117 | 89 |
6902-170-225 | 234 | 51 | 59 | 82 | 86 | M14 | 230 | 36600 | 430 | 132 | 100 |
6902-180-235 | 244 | 51 | 59 | 82 | 86 | M14 | 230 | 38700 | 430 | 124 | 95 |
6902-190-250 | 259 | 51 | 59 | 82 | 86 | M14 | 230 | 51100 | 538 | 147 | 112 |
6902-200-260 | 269 | 51 | 59 | 82 | 86 | M14 | 230 | 53800 | 538 | 140 | 108 |
6902-220-285 | 294 | 64 | 72 | 98 | 102 | M16 | 355 | 65100 | 592 | 111 | 86 |
6902-240-305 | 314 | 64 | 72 | 98 | 102 | M16 | 355 | 88700 | 740 | 128 | 101 |
6902-260-325 | 334 | 64 | 72 | 98 | 102 | M16 | 355 | 115400 | 887 | 141 | 113 |
6902-280-355 | 364 | 75 | 83 | 121 | 127 | M20 | 690 | 127000 | 900 | 115 | 91 |
6902-300-375 | 384 | 75 | 83 | 121 | 127 | M20 | 690 | 159000 | 1100 | 125 | 100 |
6902-320-405 | 414 | 90 | 98 | 140 | 148 | M20 | 690 | 219000 | 1400 | 126 | 99 |
6902-340-425 | 434 | 90 | 98 | 140 | 148 | M20 | 690 | 271000 | 1600 | 138 | 111 |
6902-360-455 | 464 | 110 | 118 | 164 | 174 | M24 | 1200 | 318000 | 1800 | 118 | 94 |
6902-380-475 | 484 | 110 | 118 | 164 | 174 | M24 | 1200 | 378000 | 2000 | 126 | 101 |
6902-400-495 | 504 | 110 | 118 | 164 | 174 | M24 | 1200 | 398000 | 2000 | 120 | 97 |
