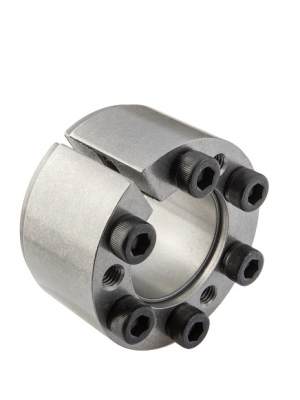

Spännelement typ 7903 Miniserie
Övrig transmission
Egenskaper:
• Medium till höga överförbara moment.
• Enkelkona.
• Självcentrerande.
• Självlåsande.
• Samtidig låsning av angränsande delar (ex lagerring).
• God böjmomentskapacitet.
• Toleranser axel h7-h11. nav H7-H11.
• Axel och nav ytjämnhet Ra = 0.8 - 1.6 m.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet max 0.025 - 0.045 mm.
• Vinkelavvikelse beroende på fl äns som elementet trycker mot normalt max 0.05 mm.

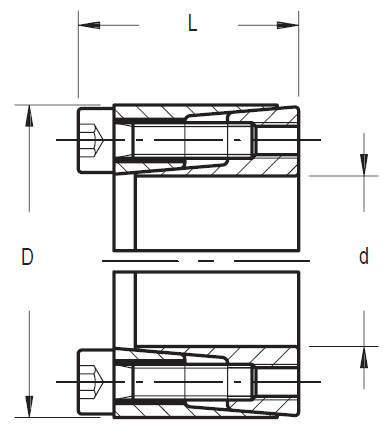

Artikelnummer | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² | L mm |
---|---|---|---|---|---|---|---|
7903-05-16 | M2.5 | 1,2 | 7 | 2,9 | 197 | 62 | 13,5 |
7903-06-16 | M2.5 | 1,2 | 8 | 2,9 | 164 | 62 | 13,5 |
7903-6.35-16 | M2.5 | 1,2 | 9 | 2,9 | 155 | 62 | 13,5 |
7903-07-17 | M2.5 | 1,2 | 10 | 2,9 | 141 | 58 | 13,5 |
7903-08-18 | M2.5 | 1,2 | 11 | 2,9 | 123 | 55 | 13,5 |
7903-09-20 | M2.5 | 1,2 | 17 | 3,9 | 130 | 58 | 15,5 |
7903-9.53-20 | M2.5 | 1,2 | 18 | 3,9 | 123 | 58 | 15,5 |
7903-10-20 | M2.5 | 1,2 | 19 | 3,9 | 117 | 58 | 15,5 |
7903-11-22 | M2.5 | 1,2 | 21 | 3,9 | 106 | 53 | 15,5 |
7903-12-22 | M2.5 | 1,2 | 23 | 3,9 | 97 | 53 | 15,5 |
7903-14-26 | M3 | 2,2 | 42 | 6 | 95 | 51 | 20 |
7903-15-28 | M3 | 2,2 | 45 | 6 | 89 | 48 | 20 |
7903-16-32 | M4 | 5 | 83 | 10,4 | 145 | 72 | 21 |
7903-17-35 | M4 | 5 | 88 | 10,4 | 117 | 57 | 25 |
7903-18-35 | M4 | 5 | 94 | 10,4 | 110 | 57 | 25 |
7903-19-35 | M4 | 5 | 99 | 10,4 | 104 | 57 | 25 |
7903-20-38 | M5 | 10 | 170 | 17,1 | 162 | 85 | 26 |
7903-22-40 | M5 | 10 | 180 | 17,1 | 147 | 81 | 26 |
7903-24-47 | M6 | 17 | 290 | 24,2 | 149 | 76 | 32 |
7903-25-47 | M6 | 17 | 300 | 24,2 | 143 | 76 | 32 |
7903-25.4-47 | M6 | 17 | 300 | 24,2 | 141 | 76 | 32 |
7903-28-50 | M6 | 17 | 500 | 36,3 | 192 | 107 | 32 |
7903-30-55 | M6 | 17 | 540 | 36,3 | 179 | 97 | 32 |
7903-32-55 | M6 | 17 | 580 | 36,3 | 168 | 97 | 32 |
7903-35-60 | M6 | 17 | 840 | 48,5 | 167 | 97 | 37 |
7903-38-65 | M6 | 17 | 920 | 48,5 | 154 | 90 | 37 |
7903-40-65 | M6 | 17 | 970 | 48,5 | 146 | 90 | 37 |
7903-42-75 | M8 | 41 | 1400 | 67 | 163 | 91 | 44 |
7903-45-75 | M8 | 41 | 1500 | 67 | 152 | 91 | 44 |
7903-48-80 | M8 | 41 | 2140 | 89,4 | 190 | 114 | 44 |
7903-50-80 | M8 | 41 | 2230 | 89,4 | 182 | 114 | 44 |
