Spännelement typ 1204 Miniserie
Övrig transmission
Egenskaper:
• Stel axelkoppling med högt överförbart moment och kompakt konstruktion.
• Sammankoppling av axlar med samma eller olika dimensioner genom modifi erad innerring eller adaptorhylsa.
• Axeltolerans h7-h9.
• Axelytjämnhet Ra= 0.8-1.6 m.
• Lätt att montera/demontera utan specialverktyg.
• God koncentricitet.

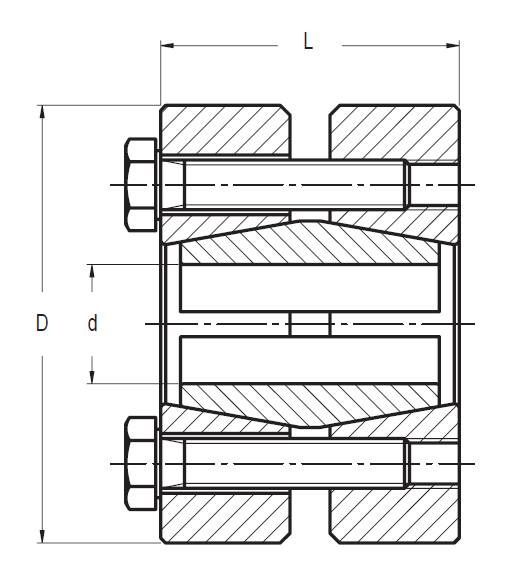

| Artikelnummer | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | L mm |
|---|---|---|---|---|---|---|
| 1204-6-35 | M5 | 4 | 25 | 9 | 491 | 19 |
| 1204-7-35 | M5 | 4 | 30 | 9 | 421 | 19 |
| 1204-8-35 | M5 | 4 | 35 | 9 | 368 | 19 |
| 1204-9-39 | M5 | 4 | 45 | 11 | 327 | 23 |
| 1204-10-39 | M5 | 4 | 55 | 11 | 294 | 23 |
| 1204-11-39 | M5 | 4 | 60 | 11 | 268 | 23 |
| 1204-12-44 | M5 | 4 | 75 | 13 | 226 | 30 |
| 1204-13-44 | M5 | 4 | 85 | 13 | 209 | 30 |
| 1204-14-44 | M5 | 4 | 90 | 13 | 194 | 30 |
| 1204-17-52 | M6 | 12 | 180 | 22 | 242 | 34 |
| 1204-18-52 | M6 | 12 | 195 | 22 | 229 | 34 |
