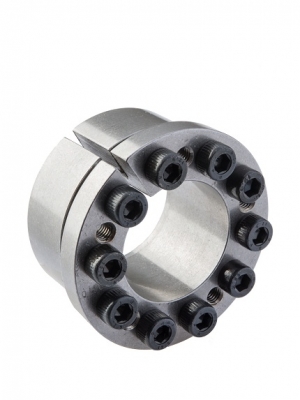

Spännelement typ 2061 Miniserie
Spännelement
Egenskaper:
• Axel/nav förband.
• Medium till höga överförbara moment.
• Enkelkona. självcentrerande. självlåsande.
• För allmänna ändamål. Rekommenderas för servo- och stegmotorer.
• Inga axiella rörelser av nav vid installation.
• God böjmomentskapacitet.
• Toleranser axel h7-h11. nav H7-H11.
• Axel och nav ytjämnhet Ra= 0.8-1.6 m.
• Lätt att montera/demontera utan specialverktyg.
• Koncentricitet/vinkelavvikelse max 0.015 - 0.03 mm.

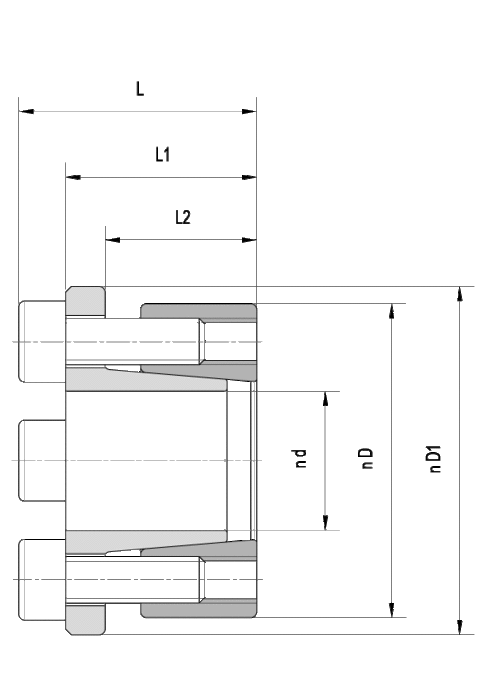

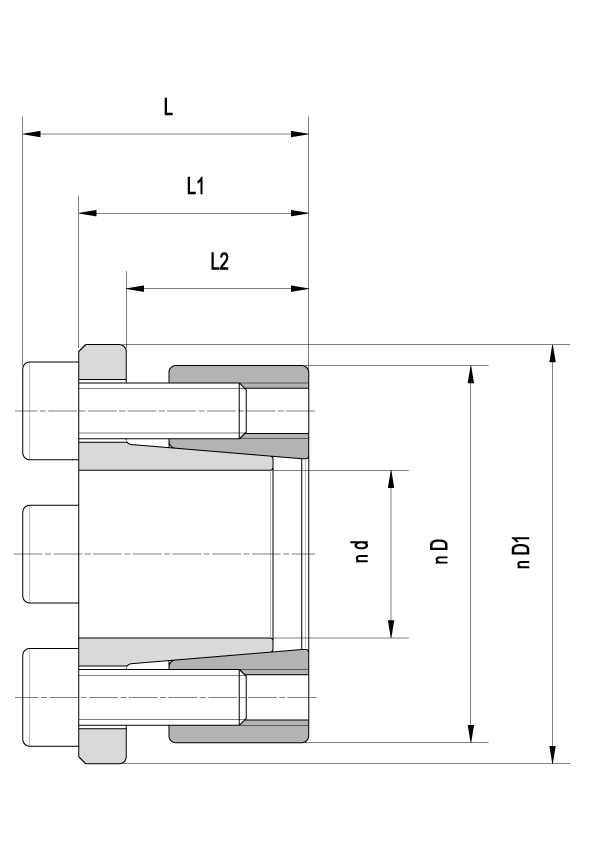

| Artikelnummer | D1 mm | Skruvar storlek gänga mm | Skruvar åtdragningsmoment Ma Nm | Överfört moment Nm | Axial kraft Fax kN | Yttryck axel Pa N/mm² | Yttryck hylsa Pa N/mm² | L mm | L1 mm |
|---|---|---|---|---|---|---|---|---|---|
| 2061-06-22 | 25 | M4 | 5 | 22 | 7 | 323 | 88 | 20,5 | 13 |
| 2061-07-22 | 25 | M4 | 5 | 26 | 7 | 277 | 88 | 20,5 | 13 |
| 2061-08-22 | 25 | M4 | 5 | 29 | 7 | 242 | 88 | 20,5 | 13 |
| 2061-09-25 | 28 | M4 | 5 | 33 | 7 | 215 | 77 | 20,5 | 13 |
| 2061-10-25 | 28 | M4 | 5 | 37 | 7 | 194 | 77 | 20,5 | 13 |
| 2061-11-27 | 30 | M4 | 5 | 54 | 10 | 235 | 96 | 20,5 | 13 |
| 2061-12-27 | 30 | M4 | 5 | 58 | 10 | 215 | 96 | 20,5 | 13 |
| 2061-14-30 | 33 | M4 | 5 | 102 | 15 | 231 | 108 | 24,5 | 15 |
| 2061-15-30 | 33 | M4 | 5 | 110 | 15 | 215 | 108 | 24,5 | 15 |
| 2061-16-30 | 33 | M4 | 5 | 117 | 15 | 202 | 108 | 24,5 | 15 |
| 2061-17-34 | 37 | M4 | 5 | 124 | 15 | 190 | 95 | 24,5 | 15 |
| 2061-18-34 | 37 | M4 | 5 | 131 | 15 | 179 | 95 | 24,5 | 15 |
| 2061-19-34 | 37 | M4 | 5 | 139 | 15 | 170 | 95 | 24,5 | 15 |
| 2061-20-40 | 45 | M5 | 5 | 235 | 23 | 207 | 104 | 30 | 19 |
| 2061-22-40 | 45 | M5 | 10 | 258 | 23 | 189 | 104 | 30 | 19 |
| 2061-24-43 | 48 | M5 | 10 | 375 | 31 | 230 | 129 | 30 | 19 |
| 2061-25-43 | 48 | M5 | 10 | 391 | 31 | 221 | 129 | 30 | 19 |
| 2061-28-50 | 55 | M5 | 10 | 547 | 39 | 218 | 122 | 33 | 21 |
| 2061-30-50 | 55 | M5 | 10 | 586 | 39 | 203 | 122 | 33 | 21 |
| 2061-32-55 | 60 | M5 | 10 | 625 | 39 | 191 | 111 | 33 | 21 |
| 2061-35-55 | 60 | M5 | 10 | 684 | 39 | 174 | 111 | 33 | 21 |
