3010 1100 Odriven rullbana
Produkter

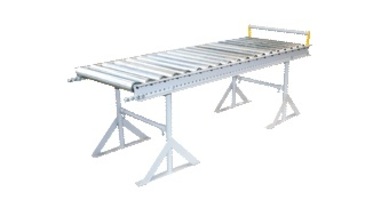

Odriven rullbana avsedd för hantering av lätt styckegods typ paket, låda, backoch pallett. Den kan kompletteras med kurvmodul och justerbara benstöd. Lastkapacitet anges nedan för utbredd last. Punktlaster måste dimensioneras per rulle. Ram: Stålprofil 30x70x30x3 mm.
Rulltyp: Kullagrad plåtrulle 50 mm.
Axel: Fjäderbelastad axel 8mm.
Ytbehandling: Förzinkad.
C/c infästninghål: 26,3 mm Transporthöjd: Ställbar 355-555 mm, 555-955 mm, 955-1655 mm med benstöd. Tillbehör
Skarvsats, 2 järn med fastsättningsdetaljer, art. nr. 734040
Ändstopp, 2 sidojärn med 25 mm distansrör, art. nr. enligt tabell nedan. Levereras omonterat.
Teknisk specifikation
- Material : Plåt
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
354633
354633
354634
354634
354635
354635
354249
354249
354291
354291
354333
354333
354250
354250
354292
354292
354334
354334
354251
354251
354293
354293
354335
354335
354252
354252
354294
354294
354336
354336
354253
354253
354295
354295
354337
354337
354254
354254
354296
354296
354338
354338
354636
354636
354637
354637
354638
354638
354255
354255
354297
354297
354339
354339
354256
354256
354298
354298
354340
354340
354257
354257
354299
354299
354341
354341
354258
354258
354300
354300
354342
354342
354259
354259
354301
354301
354343
354343
354260
354260
354302
354302
354344
354344
354639
354639
354640
354640
354641
354641
354261
354261
354303
354303
354345
354345
354262
354262
354304
354304
354346
354346
354263
354263
354305
354305
354347
354347
354264
354264
354306
354306
354348
354348
354265
354265
354307
354307
354349
354349
354266
354266
354308
354308
354350
354350
354642
354642
354643
354643
354644
354644
354267
354267
354309
354309
354351
354351
354268
354268
354310
354310
354352
354352
354269
354269
354311
354311
354353
354353
354270
354270
354312
354312
354354
354354
354271
354271
354313
354313
354355
354355
354272
354272
354314
354314
354356
354356
354273
354273
354315
354315
354357
354357
354274
354274
354316
354316
354358
354358
354275
354275
354317
354317
354359
354359
354276
354276
354318
354318
354360
354360
354277
354277
354319
354319
354361
354361
354278
354278
354320
354320
354362
354362
354279
354279
354321
354321
354363
354363
354280
354280
354322
354322
354364
354364
354281
354281
354323
354323
354365
354365
354282
354282
354324
354324
354366
354366
354283
354283
354325
354325
354367
354367
354284
354284
354326
354326
354368
354368
Artikelnummer | Sidoram längd mm | Rullens diameter x längd | Rulldelning C/c mm | Total bredd mm | Lastkapactitet kg/m | Ändstopp art nr |
---|---|---|---|---|---|---|
354633 | 1000 | 25x200 | 26,3 | 260 | 300 | 354180 |
354634 | 1500 | 25x200 | 26,3 | 260 | 200 | 354180 |
354635 | 3000 | 25x200 | 26,3 | 260 | 100 | 354180 |
354249 | 1000 | 50x200 | 53 | 260 | 300 | 354180 |
354291 | 1500 | 50x200 | 53 | 260 | 200 | 354180 |
354333 | 3000 | 50x200 | 53 | 260 | 100 | 354180 |
354250 | 1000 | 50x200 | 79 | 260 | 300 | 354180 |
354292 | 1500 | 50x200 | 79 | 260 | 200 | 354180 |
354334 | 3000 | 50x200 | 79 | 260 | 100 | 354180 |
354251 | 1000 | 50x200 | 105 | 260 | 300 | 354180 |
354293 | 1500 | 50x200 | 105 | 260 | 200 | 354180 |
354335 | 3000 | 50x200 | 105 | 260 | 100 | 354180 |
354252 | 1000 | 50x200 | 158 | 260 | 300 | 354180 |
354294 | 1500 | 50x200 | 158 | 260 | 200 | 354180 |
354336 | 3000 | 50x200 | 158 | 260 | 100 | 354180 |
354253 | 1000 | 50x200 | 210 | 260 | 300 | 354180 |
354295 | 1500 | 50x200 | 210 | 260 | 200 | 354180 |
354337 | 3000 | 50x200 | 210 | 260 | 100 | 354180 |
354254 | 1000 | 50x200 | 316 | 260 | 300 | 354180 |
354296 | 1500 | 50x200 | 316 | 260 | 200 | 354180 |
354338 | 3000 | 50x200 | 316 | 260 | 100 | 354180 |
354636 | 1000 | 25x250 | 26,3 | 310 | 300 | 354181 |
354637 | 1500 | 25x250 | 26,3 | 310 | 200 | 354181 |
354638 | 3000 | 25x250 | 26,3 | 310 | 100 | 354181 |
354255 | 1000 | 50x250 | 53 | 310 | 300 | 354181 |
354297 | 1500 | 50x250 | 53 | 310 | 200 | 354181 |
354339 | 3000 | 50x250 | 53 | 310 | 100 | 354181 |
354256 | 1000 | 50x250 | 79 | 310 | 300 | 354181 |
354298 | 1500 | 50x250 | 79 | 310 | 200 | 354181 |
354340 | 3000 | 50x250 | 79 | 310 | 100 | 354181 |
354257 | 1000 | 50x250 | 105 | 310 | 300 | 354181 |
354299 | 1500 | 50x250 | 105 | 310 | 200 | 354181 |
354341 | 3000 | 50x250 | 105 | 310 | 100 | 354181 |
354258 | 1000 | 50x250 | 158 | 310 | 300 | 354181 |
354300 | 1500 | 50x250 | 158 | 310 | 200 | 354181 |
354342 | 3000 | 50x250 | 158 | 310 | 100 | 354181 |
354259 | 1000 | 50x250 | 210 | 310 | 300 | 354181 |
354301 | 1500 | 50x250 | 210 | 310 | 200 | 354181 |
354343 | 3000 | 50x250 | 210 | 310 | 100 | 354181 |
354260 | 1000 | 50x250 | 316 | 310 | 300 | 354181 |
354302 | 1500 | 50x250 | 316 | 310 | 200 | 354181 |
354344 | 3000 | 50x250 | 316 | 310 | 100 | 354181 |
354639 | 1000 | 25x300 | 26,3 | 360 | 300 | 354182 |
354640 | 1500 | 25x300 | 26,3 | 360 | 200 | 354182 |
354641 | 3000 | 25x300 | 26,3 | 360 | 100 | 354182 |
354261 | 1000 | 50x300 | 53 | 360 | 300 | 354182 |
354303 | 1500 | 50x300 | 53 | 360 | 200 | 354182 |
354345 | 3000 | 50x300 | 53 | 360 | 100 | 354182 |
354262 | 1000 | 50x300 | 79 | 360 | 300 | 354182 |
354304 | 1500 | 50x300 | 79 | 360 | 200 | 354182 |
354346 | 3000 | 50x300 | 79 | 360 | 100 | 354182 |
354263 | 1000 | 50x300 | 105 | 360 | 300 | 354182 |
354305 | 1500 | 50x300 | 105 | 360 | 200 | 354182 |
354347 | 3000 | 50x300 | 105 | 360 | 100 | 354182 |
354264 | 1000 | 50x300 | 158 | 360 | 300 | 354182 |
354306 | 1500 | 50x300 | 158 | 360 | 200 | 354182 |
354348 | 3000 | 50x300 | 158 | 360 | 100 | 354182 |
354265 | 1000 | 50x300 | 210 | 360 | 300 | 354182 |
354307 | 1500 | 50x300 | 210 | 360 | 200 | 354182 |
354349 | 3000 | 50x300 | 210 | 360 | 100 | 354182 |
354266 | 1000 | 50x300 | 316 | 360 | 300 | 354182 |
354308 | 1500 | 50x300 | 316 | 360 | 200 | 354182 |
354350 | 3000 | 50x300 | 316 | 360 | 100 | 354182 |
354642 | 1000 | 25x400 | 26,3 | 460 | 300 | 354183 |
354643 | 1500 | 25x400 | 26,3 | 460 | 200 | 354183 |
354644 | 3000 | 25x400 | 26,3 | 460 | 100 | 354183 |
354267 | 1000 | 50x400 | 53 | 460 | 300 | 354183 |
354309 | 1500 | 50x400 | 53 | 460 | 200 | 354183 |
354351 | 3000 | 50x400 | 53 | 460 | 100 | 354183 |
354268 | 1000 | 50x400 | 79 | 460 | 300 | 354183 |
354310 | 1500 | 50x400 | 79 | 460 | 200 | 354183 |
354352 | 3000 | 50x400 | 79 | 460 | 100 | 354183 |
354269 | 1000 | 50x400 | 105 | 460 | 300 | 354183 |
354311 | 1500 | 50x400 | 105 | 460 | 200 | 354183 |
354353 | 3000 | 50x400 | 105 | 460 | 100 | 354183 |
354270 | 1000 | 50x400 | 158 | 460 | 300 | 354183 |
354312 | 1500 | 50x400 | 158 | 460 | 200 | 354183 |
354354 | 3000 | 50x400 | 158 | 460 | 100 | 354183 |
354271 | 1000 | 50x400 | 210 | 460 | 300 | 354183 |
354313 | 1500 | 50x400 | 210 | 460 | 200 | 354183 |
354355 | 3000 | 50x400 | 210 | 460 | 100 | 354183 |
354272 | 1000 | 50x400 | 316 | 460 | 300 | 354183 |
354314 | 1500 | 50x400 | 316 | 460 | 200 | 354183 |
354356 | 3000 | 50x400 | 316 | 460 | 100 | 354183 |
354273 | 1000 | 50x500 | 53 | 560 | 300 | 354184 |
354315 | 1500 | 50x500 | 53 | 560 | 200 | 354184 |
354357 | 3000 | 50x500 | 53 | 560 | 100 | 354184 |
354274 | 1000 | 50x500 | 79 | 560 | 300 | 354184 |
354316 | 1500 | 50x500 | 79 | 560 | 200 | 354184 |
354358 | 3000 | 50x500 | 79 | 560 | 100 | 354184 |
354275 | 1000 | 50x500 | 105 | 560 | 300 | 354184 |
354317 | 1500 | 50x500 | 105 | 560 | 200 | 354184 |
354359 | 3000 | 50x500 | 105 | 560 | 100 | 354184 |
354276 | 1000 | 50x500 | 158 | 560 | 300 | 354184 |
354318 | 1500 | 50x500 | 158 | 560 | 200 | 354184 |
354360 | 3000 | 50x500 | 158 | 560 | 100 | 354184 |
354277 | 1000 | 50x500 | 210 | 560 | 300 | 354184 |
354319 | 1500 | 50x500 | 210 | 560 | 200 | 354184 |
354361 | 3000 | 50x500 | 210 | 560 | 100 | 354184 |
354278 | 1000 | 50x500 | 316 | 560 | 300 | 354184 |
354320 | 1500 | 50x500 | 316 | 560 | 200 | 354184 |
354362 | 3000 | 50x500 | 316 | 560 | 100 | 354184 |
354279 | 1000 | 50x600 | 53 | 660 | 300 | 354185 |
354321 | 1500 | 50x600 | 53 | 660 | 200 | 354185 |
354363 | 3000 | 50x600 | 53 | 660 | 100 | 354185 |
354280 | 1000 | 50x600 | 79 | 660 | 300 | 354185 |
354322 | 1500 | 50x600 | 79 | 660 | 200 | 354185 |
354364 | 3000 | 50x600 | 79 | 660 | 100 | 354185 |
354281 | 1000 | 50x600 | 105 | 660 | 300 | 354185 |
354323 | 1500 | 50x600 | 105 | 660 | 200 | 354185 |
354365 | 3000 | 50x600 | 105 | 660 | 100 | 354185 |
354282 | 1000 | 50x600 | 158 | 660 | 300 | 354185 |
354324 | 1500 | 50x600 | 158 | 660 | 200 | 354185 |
354366 | 3000 | 50x600 | 158 | 660 | 100 | 354185 |
354283 | 1000 | 50x600 | 210 | 660 | 300 | 354185 |
354325 | 1500 | 50x600 | 210 | 660 | 200 | 354185 |
354367 | 3000 | 50x600 | 210 | 660 | 100 | 354185 |
354284 | 1000 | 50x600 | 316 | 660 | 300 | 354185 |
354326 | 1500 | 50x600 | 316 | 660 | 200 | 354185 |
354368 | 3000 | 50x600 | 316 | 660 | 100 | 354185 |
