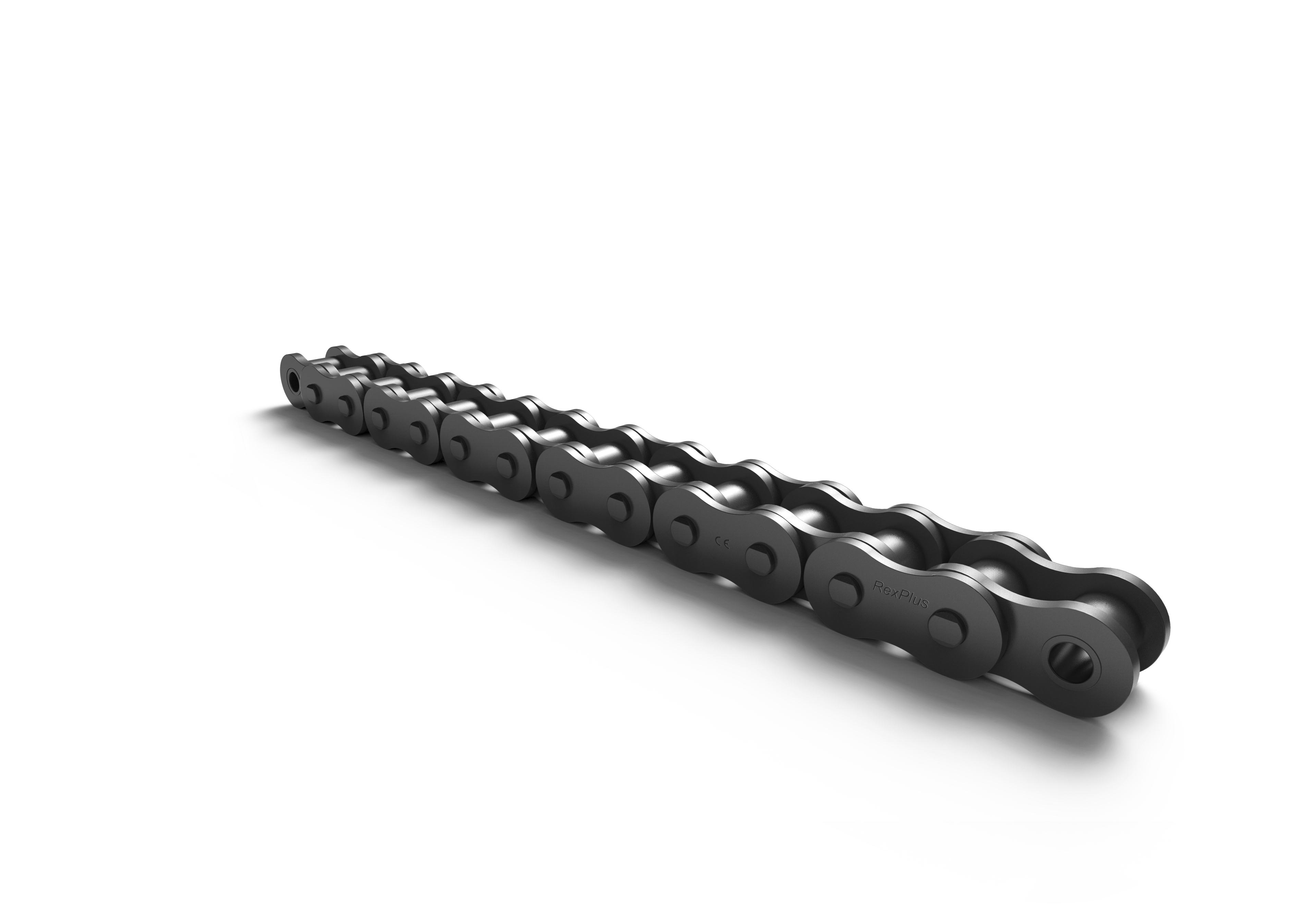

RexProX förstärkta rullkedjor Europeisk standard Simplex
Standard
RexProX rullkedja med högt dynamiskt belastningsmotstånd, hög statisk och dynamisk
belastningskapacitet kombinerat med tillförlitlighet
och lång livslängd,
Teknisk specifikation
- Material : stål

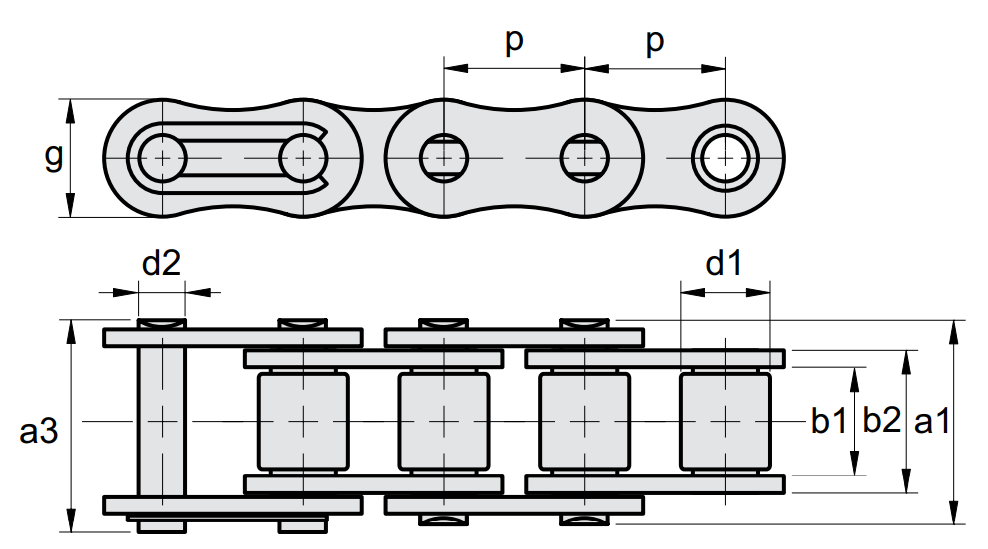

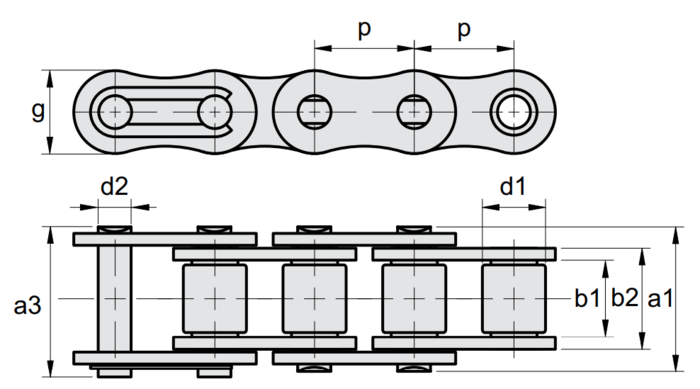

| Artikelnummer | Delning P tum | Delning P mm | Bult diameter d2 max mm | Lageryta LY cm² | Brottsbelastning N min | Vikt kg/m | Invändig bredd b1 min mm | Rulldiameter d1 max mm | Bredd innerlänk b2 max mm | Totalbredd a1 max mm | Totalbredd a3 max mm | Länkhöjd g max mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Re480 | 3/4 | 19,05 | 6,1 | 1,05 | 40000 | 1,5 | 11,68 | 12,07 | 17,23 | 25 | 29,5 | 16,8 |
| KRV12 | 1 | 25,4 | 10,19 | 2,61 | 117500 | 4,4 | 12,7 | 19,05 | 25,7 | 40,1 | 45,5 | 24 |
| R25SH | 1 | 25,4 | 8,28 | 2,1 | 85000 | 3,2 | 17,02 | 15,88 | 25,4 | 35,4 | 38,5 | 24 |
| R31SH | 11/4 | 31,75 | 10,19 | 3,26 | 150000 | 5,3 | 19,56 | 19,05 | 32 | 45,8 | 49,6 | 29,2 |
| R38SH | 11/2 | 38,1 | 14,63 | 5,85 | 235000 | 8,7 | 25,4 | 25,4 | 40 | 56,7 | 63,3 | 36,2 |
| R44SH | 13/4 | 44,45 | 15,9 | 7,39 | 270000 | 10,4 | 30,99 | 27,97 | 46,5 | 66,3 | 73,7 | 40,8 |
| R50SH | 2 | 50,8 | 17,81 | 8,1 | 385000 | 11,5 | 30,99 | 29,21 | 45,5 | 66,5 | 75 | 47,8 |
