Koniska klämbussningar typ KB
Kedjehjul

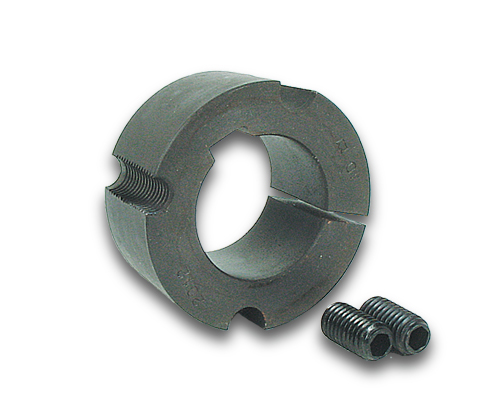

Klämbussning av typ KB. Möjliga axelhål anges under "Klämbussningens axelhål mm". Axelhål inom parantes har ej standardkil (grundare kil). Vid beställning uppge artikelnummer och axelhål.
Teknisk specifikation
- Ytbehandling : gjutjärn

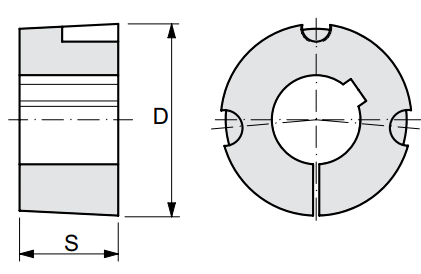

Artikelnummer | Vikt kg | Klämbussningens axelhål mm | Bussningslängd mm | Stora konänden D Ø mm | Skruv Ø x längd tum | Antal skruv | Insexnyckel dimension mm | Åtdragningsmoment Nm |
---|---|---|---|---|---|---|---|---|
KB1008 | 0,12 | 9-10-11-12-14-15-16-18-19-20-22-(24)-(25) | 22,3 | 35 | W1/4” x 1/2” | 2 | 3 | 5,7 |
KB1108 | 0,16 | 9-10-11-12-14-15-16-18-19-20-22-24-25-(28) | 22,3 | 38 | W1/4”x1/2” | 2 | 3 | 5,7 |
KB1210 | 0,28 | 11-12-14-15-16-18-19-20-22-24-25-28-30-(32) | 25,4 | 47,5 | W3/8”x5/8” | 2 | 5 | 20 |
KB1215 | 0,39 | 11-12-14-15-16-18-19-20-22-24-25-28-30-(32) | 38,1 | 47,5 | W3/8”x5/8” | 2 | 5 | 20 |
KB1310 | 0,32 | 12-14-15-16-18-19-20-22-24-25-28-30-32-(35) | 25,4 | 50,5 | W3/8”x5/8” | 2 | 5 | 20 |
KB1610 | 0,42 | 12-14-15-16-18-19-20-22-24-25-28-30-32-35-38-(40)-(42) | 25,4 | 57 | W3/8”x5/8” | 2 | 5 | 20 |
KB1615 | 0,61 | 12-14-15-16-18-19-20-22-24-25-28-30-32-35-38-(40)-(42) | 38,1 | 57 | W3/8”x5/8” | 2 | 5 | 20 |
KB2012 | 0,75 | 14-15-16-18-19-20-22-24-25-28-30-32-35-38-40-42-45-48-(50) | 31,8 | 70 | W7/16”x7/8” | 2 | 6 | 31 |
KB2517 | 1,1 | 19-20-22-24-25-28-30-32-35-38-40-42-45-48-50-55-60-65 | 44,5 | 85,5 | W1/2”x1” | 2 | 6 | 49 |
KB2525 | 2,25 | 19-20-22-24-25-28-30-32-35-38-40-42-45-48-50-55-60-(65) | 63,5 | 85,5 | W1/2”x1” | 2 | 6 | 49 |
KB3020 | 2,61 | 25-28-30-32-35-38-40-42-45-48-50-55-60-65-70-75 | 50,8 | 108 | W5/8”x11/4” | 2 | 8 | 92 |
KB3030 | 3,8 | 25-28-30-32-35-38-40-42-45-48-50-55-60-65-70-75 | 76,2 | 108 | W5/8”x11/4” | 2 | 8 | 92 |
KB3525 | 3,9 | 28-30-32-35-38-40-42-45-48-50-55-60-65-70-75-80-85-90 | 63,5 | 127 | W1/2”x11/2” | 2 | 10 | 115 |
KB3535 | 5,25 | 28-30-32-35-38-40-42-45-48-50-55-60-65-70-75-80-85-90 | 88,9 | 127 | W1/2”x11/2” | 3 | 10 | 115 |
KB4040 | 7,8 | 40-42-45-48-50-55-60-65-70-75-80-85-90-95-100 | 101,6 | 146 | W5/8”x13/4” | 3 | 1/2” | 172 |
KB4545 | 12,8 | 55-60-65-70-75-80-85-90-95-100-105-110 | 114,3 | 162 | W3/4”x2” | 3 | 9/16” | 195 |
KB5050 | 15,3 | 70-75-80-85-90-95-100-105-110-115-120-125 | 127 | 177,5 | W7/8”x21/4” | 3 | 9/16” | 275 |
