3020 1100 Odriven rullbana
Produkter

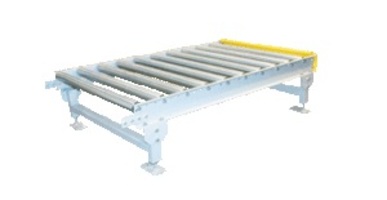

Odriven rullbana avsedd för hantering av lättare pallar. Ram: Stålprofil 30x120x30x3 mm. Ytbehandling: Målad i RAL 7040.
Rulltyp: Kullagrad plåtrulle 60 och 80 mm.
Axel: 60 mm rulle: 15 mm. 80 mm rulle: 17 mm. Invändig gänga M10x20. Rullarna monteras med medföljande M10 skruvar.
C/c infästninghål: 50 mm. Lastkapacitet anges nedan för utbredd last. Punktlaster måste dimensioneras per rulle. Rullbanan kan kompletteras med justerbara benstöd.
Transporthöjd: Ställbar 775-835 mm för rullängd 500 och 600 mm samt 375-435 mm för rullängd 900 och 1200 mm. Tillbehör
Skarvsats, 2 järn med fastsättningsdetaljer, art.nr. 734011
Ändstopp med fastsättningsdetaljer, art.nr. enligt tabell nedan. Levereras omonterat.
Teknisk specifikation
- Material : Plåt
- Ytbehandling : RAL7040
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
354417
354417
354441
354441
354465
354465
354418
354418
354442
354442
354466
354466
354419
354419
354443
354443
354467
354467
354420
354420
354444
354444
354468
354468
354421
354421
354445
354445
354469
354469
354422
354422
354446
354446
354470
354470
354423
354423
354447
354447
354471
354471
354424
354424
354448
354448
354472
354472
354425
354425
354449
354449
354473
354473
354426
354426
354450
354450
354474
354474
354427
354427
354451
354451
354475
354475
354428
354428
354452
354452
354476
354476
354429
354429
354453
354453
354477
354477
354430
354430
354454
354454
354478
354478
354431
354431
354455
354455
354479
354479
354432
354432
354456
354456
354480
354480
354433
354433
354457
354457
354481
354481
354434
354434
354458
354458
354482
354482
354435
354435
354459
354459
354483
354483
354436
354436
354460
354460
354484
354484
354437
354437
354461
354461
354485
354485
354438
354438
354462
354462
354486
354486
354439
354439
354463
354463
354487
354487
354440
354440
354464
354464
354488
354488
Artikelnummer | Sidoram längd mm | Rullens diameter x längd | Rulldelning C/c mm | Total bredd mm | Lastkapactitet kg/m | Ändstopp art nr |
---|---|---|---|---|---|---|
354417 | 1000 | 60x500 | 100 | 560 | 1400 | 354889 |
354441 | 1500 | 60x500 | 100 | 560 | 1020 | 354889 |
354465 | 3000 | 60x500 | 100 | 560 | 280 | 354889 |
354418 | 1000 | 60x500 | 150 | 560 | 1120 | 354889 |
354442 | 1500 | 60x500 | 150 | 560 | 1020 | 354889 |
354466 | 3000 | 60x500 | 150 | 560 | 280 | 354889 |
354419 | 1000 | 60x500 | 200 | 560 | 800 | 354889 |
354443 | 1500 | 60x500 | 200 | 560 | 800 | 354889 |
354467 | 3000 | 60x500 | 200 | 560 | 280 | 354889 |
354420 | 1000 | 60x500 | 300 | 560 | 640 | 354889 |
354444 | 1500 | 60x500 | 300 | 560 | 640 | 354889 |
354468 | 3000 | 60x500 | 300 | 560 | 280 | 354889 |
354421 | 1000 | 60x600 | 100 | 660 | 1400 | 354490 |
354445 | 1500 | 60x600 | 100 | 660 | 1020 | 354490 |
354469 | 3000 | 60x600 | 100 | 660 | 280 | 354490 |
354422 | 1000 | 60x600 | 150 | 660 | 1120 | 354490 |
354446 | 1500 | 60x600 | 150 | 660 | 1020 | 354490 |
354470 | 3000 | 60x600 | 150 | 660 | 280 | 354490 |
354423 | 1000 | 60x600 | 200 | 660 | 800 | 354490 |
354447 | 1500 | 60x600 | 200 | 660 | 800 | 354490 |
354471 | 3000 | 60x600 | 200 | 660 | 280 | 354490 |
354424 | 1000 | 60x600 | 300 | 660 | 640 | 354490 |
354448 | 1500 | 60x600 | 300 | 660 | 640 | 354490 |
354472 | 3000 | 60x600 | 300 | 660 | 280 | 354490 |
354425 | 1000 | 60x900 | 100 | 960 | 800 | 354491 |
354449 | 1500 | 60x900 | 100 | 960 | 800 | 354491 |
354473 | 3000 | 60x900 | 100 | 960 | 280 | 354491 |
354426 | 1000 | 60x900 | 150 | 960 | 560 | 354491 |
354450 | 1500 | 60x900 | 150 | 960 | 560 | 354491 |
354474 | 3000 | 60x900 | 150 | 960 | 280 | 354491 |
354427 | 1000 | 60x900 | 200 | 960 | 400 | 354491 |
354451 | 1500 | 60x900 | 200 | 960 | 400 | 354491 |
354475 | 3000 | 60x900 | 200 | 960 | 280 | 354491 |
354428 | 1000 | 60x900 | 300 | 960 | 320 | 354491 |
354452 | 1500 | 60x900 | 300 | 960 | 320 | 354491 |
354476 | 3000 | 60x900 | 300 | 960 | 280 | 354491 |
354429 | 1000 | 60x1200 | 100 | 1260 | 400 | 354492 |
354453 | 1500 | 60x1200 | 100 | 1260 | 400 | 354492 |
354477 | 3000 | 60x1200 | 100 | 1260 | 280 | 354492 |
354430 | 1000 | 60x1200 | 150 | 1260 | 280 | 354492 |
354454 | 1500 | 60x1200 | 150 | 1260 | 280 | 354492 |
354478 | 3000 | 60x1200 | 150 | 1260 | 280 | 354492 |
354431 | 1000 | 60x1200 | 200 | 1260 | 200 | 354492 |
354455 | 1500 | 60x1200 | 200 | 1260 | 200 | 354492 |
354479 | 3000 | 60x1200 | 200 | 1260 | 200 | 354492 |
354432 | 1000 | 60x1200 | 300 | 1260 | 160 | 354492 |
354456 | 1500 | 60x1200 | 300 | 1260 | 160 | 354492 |
354480 | 3000 | 60x1200 | 300 | 1260 | 160 | 354492 |
354433 | 1000 | 80x900 | 100 | 960 | 1400 | 354991 |
354457 | 1500 | 80x900 | 100 | 960 | 1020 | 354991 |
354481 | 3000 | 80x900 | 100 | 960 | 280 | 354991 |
354434 | 1000 | 80x900 | 150 | 960 | 1120 | 354991 |
354458 | 1500 | 80x900 | 150 | 960 | 1020 | 354991 |
354482 | 3000 | 80x900 | 150 | 960 | 280 | 354991 |
354435 | 1000 | 80x900 | 200 | 960 | 800 | 354991 |
354459 | 1500 | 80x900 | 200 | 960 | 800 | 354991 |
354483 | 3000 | 80x900 | 200 | 960 | 280 | 354991 |
354436 | 1000 | 80x900 | 300 | 960 | 640 | 354991 |
354460 | 1500 | 80x900 | 300 | 960 | 640 | 354991 |
354484 | 3000 | 80x900 | 300 | 960 | 280 | 354991 |
354437 | 1000 | 80x1200 | 100 | 1260 | 800 | 354492 |
354461 | 1500 | 80x1200 | 100 | 1260 | 800 | 354492 |
354485 | 3000 | 80x1200 | 100 | 1260 | 280 | 354492 |
354438 | 1000 | 80x1200 | 150 | 1260 | 560 | 354492 |
354462 | 1500 | 80x1200 | 150 | 1260 | 560 | 354492 |
354486 | 3000 | 80x1200 | 150 | 1260 | 280 | 354492 |
354439 | 1000 | 80x1200 | 200 | 1260 | 400 | 354492 |
354463 | 1500 | 80x1200 | 200 | 1260 | 400 | 354492 |
354487 | 3000 | 80x1200 | 200 | 1260 | 280 | 354492 |
354440 | 1000 | 80x1200 | 300 | 1260 | 320 | 354492 |
354464 | 1500 | 80x1200 | 300 | 1260 | 320 | 354492 |
354488 | 3000 | 80x1200 | 300 | 1260 | 280 | 354492 |
